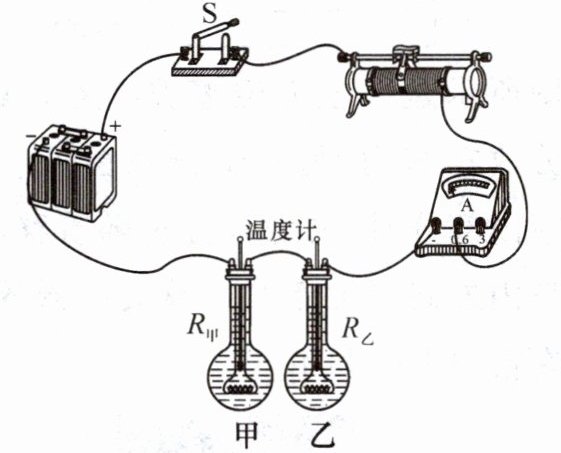

11. (2024·泰州)如图所示是探究“影响电流热效应的因素”的实验装置，甲、乙两个完全相同的烧瓶内装有等质量的同种液体，电阻丝$R_{甲}$、$R_{乙}$分别浸没在两烧瓶的液体中且$R_{甲}\neq R_{乙}$。有下列四种观点：①烧瓶内可以装入不同种类的液体；②温度计示数的变化可反映电阻丝产生热量的多少；③该装置能探究电流通过导体产生的热量与电阻的关系；④该装置能探究电流通过导体产生的热量与电流的关系。在不增加其他器材和仪表的条件下，上述观点中正确的有(A)



A.②③
B.①②③
C.②③④
D.①②③④

答案： A

12. (2024·安徽)如图所示，电源两端电压为$6V$，电阻$R_{2}=20\Omega$。闭合开关$S$，电压表示数为$4V$，则通电$100s$整个电路产生的热量为120$J$。

答案： 120

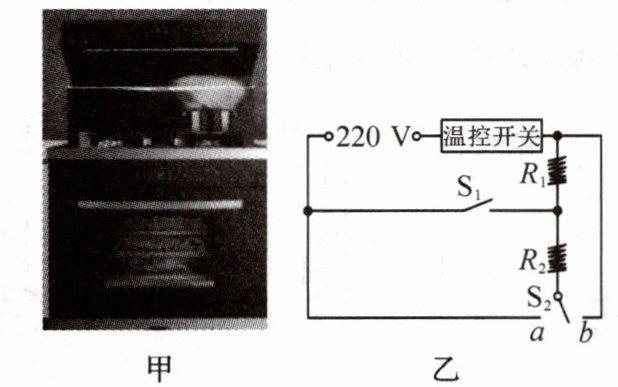

13. (2024·德州)图甲是一款家用蒸箱，图乙是其加热盘模块的简化电路，蒸箱有“低温”“中温”“高温”三挡，其中$R_{1}$、$R_{2}$为阻值不变的电热丝，当开关$S_{1}$断开、$S_{2}$接$a$时，蒸箱处于低温挡，此时通过温控开关的电流为$2A$，已知蒸箱的额定电压为$220V$，$R_{1}=88\Omega$，则$R_{2}$的阻值为22$\Omega$，高温挡的电功率为2750$W$。

[img]

答案： 低温 22 2750

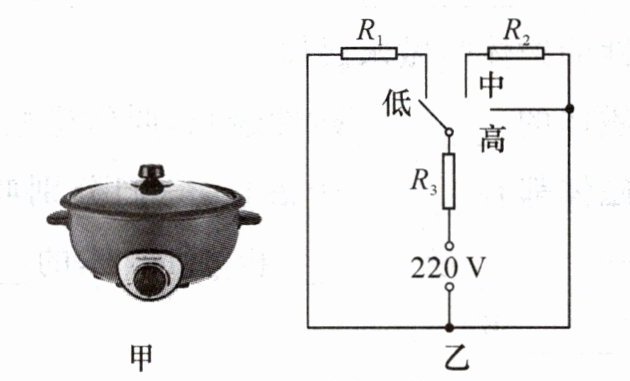

14. (2024·黑龙江)一款小型电火锅如图甲所示，通过挡位开关实现高、中、低三挡控温功能；图乙是它的简化电路图。$R_{1}$、$R_{2}$、$R_{3}$均为加热电阻（阻值保持不变），已知$R_{1}$的阻值为$176\Omega$，电火锅的部分参数如表所示。则：
(1)$R_{2}$的阻值是多少？
(2)电火锅在低温挡工作时的功率是多少？

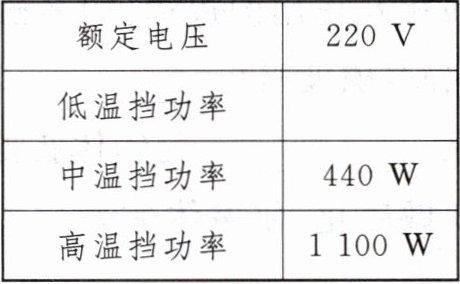

(3)某次使用时，在标准大气压下，用中温挡将$1kg$水从$20^{\circ}C$加热到沸腾，用时$14min$，不计热量损失，该电火锅中温挡的实际功率是多少？$[c_{水}=4.2× 10^{3}J/(kg\cdot^{\circ}C)]$

答案： 解：
(1)由图乙知，开关接高温触点时，电阻$R_3$单独在电路中工作，
由$P = \frac{U^2}{R}$知，$R_3$的阻值：$R_3 = \frac{U^2}{P_高} = \frac{(220\ V)^2}{1100\ W} = 44\ \Omega$
开关接中温触点时，电阻$R_2$、$R_3$串联在电路中，电路的总电阻：
$R = \frac{U^2}{P_中} = \frac{(220\ V)^2}{440\ W} = 110\ \Omega$
根据串联电路的特点知，$R_2$的阻值：
$R_2 = R - R_3 = 110\ \Omega - 44\ \Omega = 66\ \Omega$
(2)低温挡$R_1$和$R_3$串联，电路的总电阻：
$R' = R_1 + R_3 = 176\ \Omega + 44\ \Omega = 220\ \Omega$
低温挡的功率：$P_低 = \frac{U^2}{R'} = \frac{(220\ V)^2}{220\ \Omega} = 220\ W$
(3)不计热损失时，电炖锅消耗的电能全部转化为水的内能
水吸收的热量：$Q_吸 = c_水m(t - t_0) = 4.2×10^3\ J/(kg\cdot^{\circ}C)×1\ kg×(100^{\circ}C - 20^{\circ}C) = 3.36×10^5\ J$
即电炖锅消耗的电能：$W = Q_吸 = 3.36×10^5\ J$
实际功率：$P_实 = \frac{W}{t_时} = \frac{3.36×10^5\ J}{14×60\ s} = 400\ W$
