《2025年名校课堂九年级物理全一册沪粤版》

7. 一只小灯泡正常发光时通过灯丝的电流是0.3A，灯丝电阻是6Ω，要测量小灯泡两端的电压，电压表的测量范围应选用(A)

A.0～3V
B.0～15V
C.两个测量范围都可以
D.无法判断

答案： 7.A

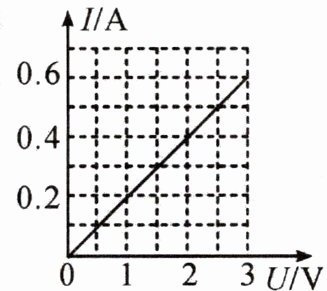

8. 某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是(C)


A.当导体两端的电压为2V时，导体中的电流为0.2A
B.该导体的电阻随电流的增大而增大
C.该导体的电阻为5Ω
D.电阻一定时，导体两端的电压与电流成正比

答案： 8.C

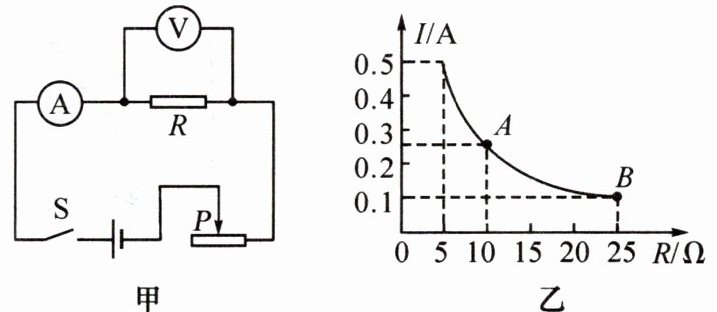

9. 在“探究电流与电阻的关系”实验中，电路如图甲所示，图乙是根据实验数据画出的$I-R$图像。由图像可知，电压表示数始终保持2.5V不变，当$R$的阻值为20Ω时，电路中的电流为0.125A。

答案： 9.2.5 0.125

10. 如图所示的电路中，电源电压为12V，闭合开关$S$后，电流表的示数为0.6A，电压表的示数为9V。

(1) 通过$R_1$的电流$I_1$是0.6A。
(2) 小翔同学在求$R_1$的电阻值时，解题过程如下：
根据欧姆定律得，$R_1$的阻值：
$R_1=\frac{U_1}{I_1}=\frac{9V}{0.6A}=15Ω$
小翔的解题过程不正确(填“正确”或“不正确”)，理由：$R_{1}$两端的电压取值错误。
(3) 电阻$R_1$的阻值是多少？

答案： 10.解：
(1)0.6
(2)不正确 $R_{1}$两端的电压取值错误
(3)由电路图可知，电阻$R_{1}$、$R_{2}$串联，电压表测$R_{2}$两端电压，电流表测串联电路中的电流，根据串联电路电压规律可知，$R_{1}$两端的电压：
$U_{1} = U - U_{2} = 12V - 9V = 3V$
由$I = \frac{U}{R}$得，$R_{1}$的阻值：$R_{1} = \frac{U_{1}}{I_{1}} = \frac{3V}{0.6A} = 5\Omega$

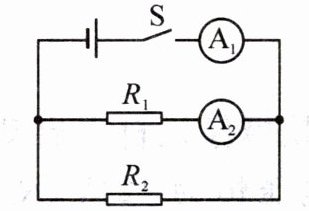

11. (2024·重庆B卷)将阻值为10Ω的电阻$R_1$与另一电阻$R_2$接入电路，如图所示。闭合开关$S$，电流表$A_1$的示数为0.45A，电流表$A_2$的示数为0.3A。求：
(1) 通过$R_2$的电流。
(2) 电源电压。

答案： 11.解：
(1)由图可知，两电阻并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测通过$R_{1}$的电流；通过定值电阻$R_{2}$的电流：
$I_{2} = I - I_{1} = 0.45A - 0.3A = 0.15A$
(2)由$I = \frac{U}{R}$可得，$R_{1}$两端的电压：
$U_{1} = I_{1}R_{1} = 0.3A × 10\Omega = 3V$
因并联电路各支路两端的电压相等，所以电源电压$U = U_{1} = 3V$
