《2025年名校课堂九年级物理全一册沪粤版》

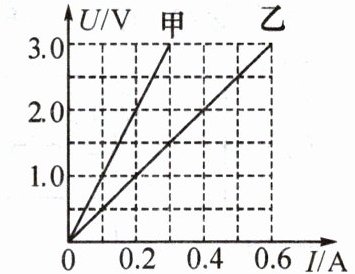

1. 定值电阻甲和乙中的电流与其两端的电压关系如图所示,由图像可得:

(1)甲的电阻为10$\Omega$,乙的电阻为5$\Omega$。
(2)若将甲、乙串联接在某电源上,通过乙的电流为$0.3\mathrm{A}$,则甲、乙两端的电压分别为3$\mathrm{V}$、1.5$\mathrm{V}$,电源电压为4.5$\mathrm{V}$。
(3)若将甲和乙并联接在电压为$6\mathrm{V}$的电源两端,则干路中的电流为1.8$\mathrm{A}$。

答案： 1.
(1)10 5
(2)3 1.5 4.5
(3)1.8

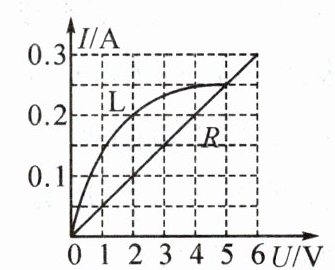

2. 如图是小灯泡$\mathrm{L}$和定值电阻$R$的$I-U$图像。

(1)定值电阻$R$的阻值为20$\Omega$,通过$R$的电流为$0.2\mathrm{A}$时,$R$两端电压为4$\mathrm{V}$。
(2)小灯泡$\mathrm{L}$的阻值不是一个定值,原因是小灯泡的电阻随温度的增大而增大。$\mathrm{L}$两端的电压为$2\mathrm{V}$时,通过它的电流为0.2$\mathrm{A}$。
(3)若将$R$和$\mathrm{L}$串联接在某电源上,通过$R$的电流为$0.2\mathrm{A}$,则电源电压为6$\mathrm{V}$。
(4)若将$R$和$\mathrm{L}$并联接在电压为$2\mathrm{V}$电源两端,则干路中的电流为0.3$\mathrm{A}$。

答案： 2.
(1)20 4
(2)小灯泡的电阻随温度的增大而增大 0.2
(3)6
(4)0.3

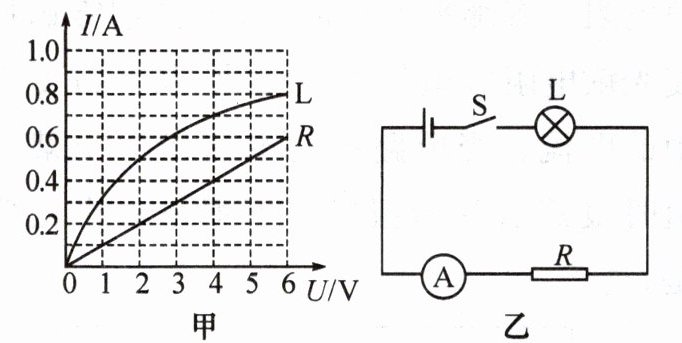

3. 如图甲所示是电阻$R$和灯泡$\mathrm{L}$的$I-U$图像,由图可知,电阻$R$的阻值是10$\Omega$。将电阻$R$和灯泡$\mathrm{L}$接在如图乙所示的电路中,闭合开关$\mathrm{S}$,电流表示数为$0.5\mathrm{A}$,则电源电压为7$\mathrm{V}$。

答案： 3.10 7

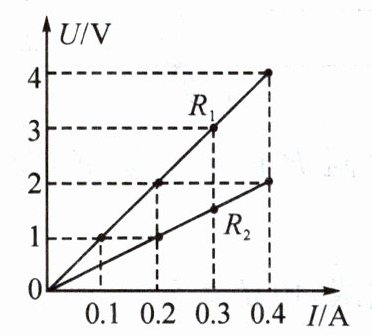

4. 如图所示是电阻$R_{1}$、$R_{2}$的$U-I$关系图像,下列说法正确的是(B)


A.$R_{1}\lt R_{2}$
B.电阻$R_{1}$、$R_{2}$串联,当电流为$0.2\mathrm{A}$时,$R_{1}$、$R_{2}$两端总电压为$3\mathrm{V}$
C.电阻$R_{1}$、$R_{2}$并联到$2\mathrm{V}$电压下,干路中的电流是$0.3\mathrm{A}$
D.电阻$R_{1}$和$R_{2}$的阻值之比是$1:2$

答案： 4.B

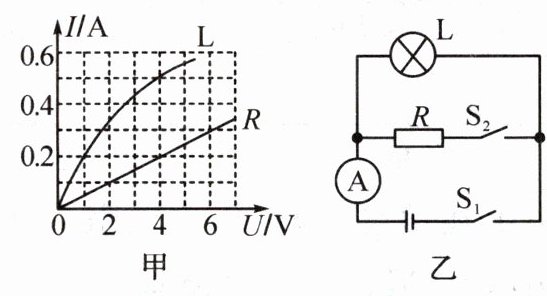

5. (2024·淮北期末)如图甲是小灯泡$\mathrm{L}$和电阻$R$的$I-U$图像,将小灯泡和电阻$R$接入图乙所示的电路中,电源电压保持不变;只闭合$\mathrm{S}_{1}$时,电流表的示数为$0.5\mathrm{A}$。若再闭合开关$\mathrm{S}_{2}$,下列说法中正确的是(C)


A.电流表示数变大,灯变亮
B.电路总电阻变大
C.电流表的示数变化了$0.2\mathrm{A}$
D.若将$\mathrm{L}$和$R$串联在$5\mathrm{V}$的电源两端,电流表的示数是$0.3\mathrm{A}$

答案： 5.C
