《2025年名校课堂九年级物理全一册沪粤版》

知识管理
1. 用导线把用电器、开关、电源等连接起来就组成了电路。
2. 处处相通的电路叫做通路，用电器能工作；开关未闭合，或导线断裂，接头松脱，致使电路在某处断开的电路叫做开路，也叫做断路；导线不经过用电器，直接跟电源两极连接起来的电路叫做短路。
3. 用规定的符号表示电路连接情况的图，叫做电路图。

答案： 1.用电器　开关
2.相通　未闭合　断开　用电器　电源
3.规定的符号

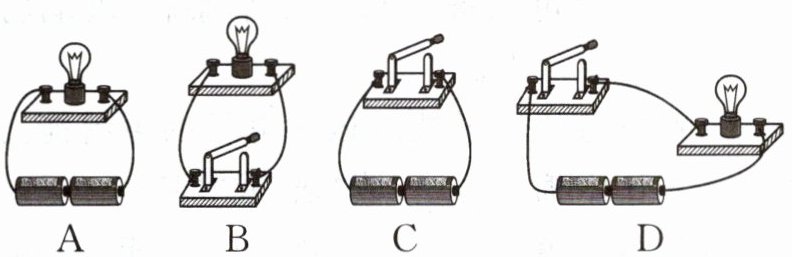

1. 如图所示的电路中哪一个是完整的(D)

答案： 1.D

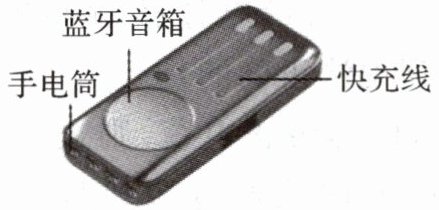

2. 如图所示的手机充电宝带有手电筒和蓝牙音箱功能。在照明或听歌时，充电宝相当于电源；给充电宝充电时，充电宝相当于电路中的用电器。

答案： 2.电源　用电器

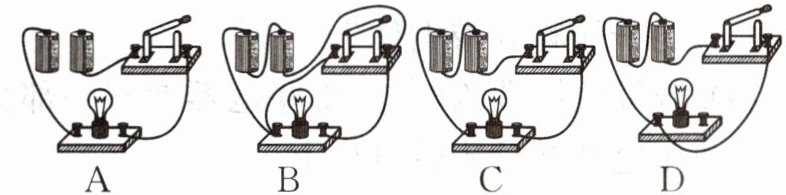

3. 在如图所示的电路中，闭合开关后可以使小灯泡正常发光的是C；属于短路的是B、D；属于开路的是A。

答案： 3.C　B、D　A

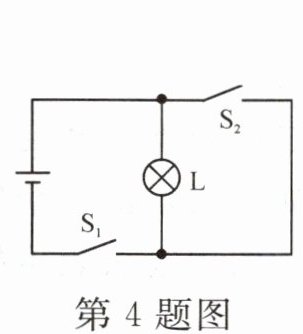

4. 电路如图所示：
(1)当$S_{1}$、$S_{2}$都断开时，为开路。
(2)当$S_{1}$、$S_{2}$都闭合时，为短路。
(3)当$S_{1}$闭合、$S_{2}$断开时，为通路。
(4)当$S_{1}$断开、$S_{2}$闭合时，为开路。

答案： 4.
(1)开　
(2)短　
(3)通　
(4)开

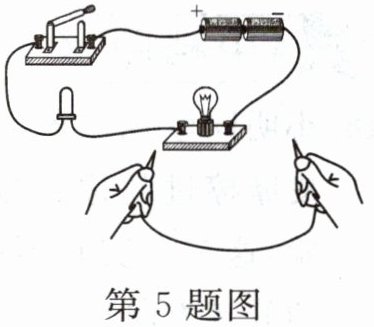

5. 电路如图所示，闭合开关，小灯泡和LED灯发光；若用一根导线接到小灯泡两端，小灯泡不能(填“能”或“不能”)发光，原因是小灯泡短路(填“开路”“通路”或“短路”)。

答案： 5.不能　短路

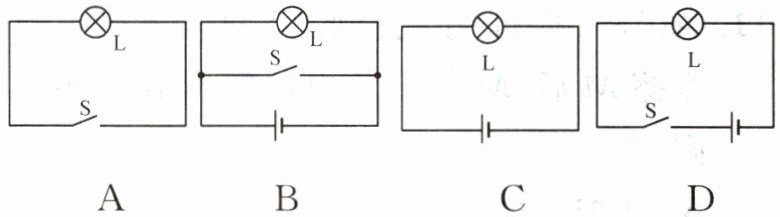

6. 下列电路图中正确且合理的是(D)

答案： 6.D

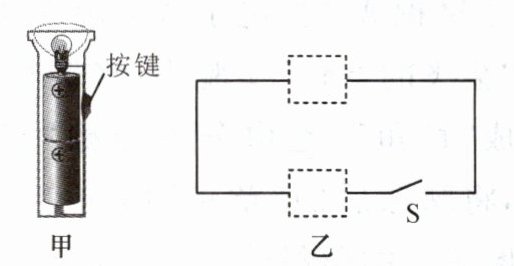

7. 如图甲是日常使用的手电筒，图乙是该手电筒的电路图，请将此电路图补充完整。

答案：
7.

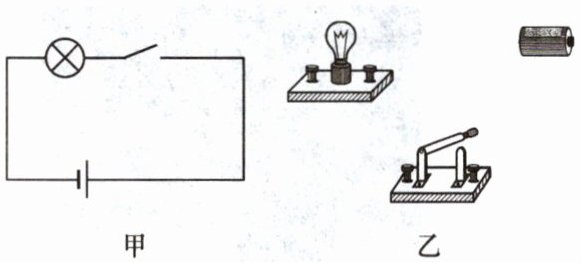

8. 根据电路图甲，请用笔画线代替导线连接图乙的实物电路。

答案：
8.
