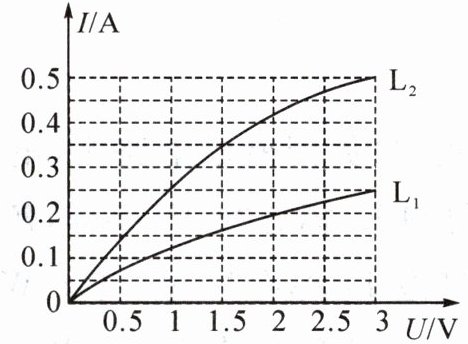

1. 小灯泡 $ L_1 $、$ L_2 $ 分别标有“$ 3\ V $ $ 0.75\ W $”和“$ 3\ V $ $ 1.5\ W $”字样，通过 $ L_1 $、$ L_2 $ 的电流随其两端电压变化的图像如图所示。将 $ L_1 $、$ L_2 $ 串联，要使 $ L_1 $ 正常发光，则电路电流应为0.25A，此时 $ L_2 $ 的实际功率为0.25W。

答案： 0.25 0.25

2. 图甲是小灯泡 $ L $ 和电阻 $ R $ 的电流随电压变化的图像，将它们接入图乙所示电路中，只闭合开关 $ S $，小灯泡的实际功率是 $ 0.3\ W $，则小灯泡两端的电压为1V；再闭合开关 $ S_1 $，此时电路消耗的总功率为0.4W。

答案： 1 0.4

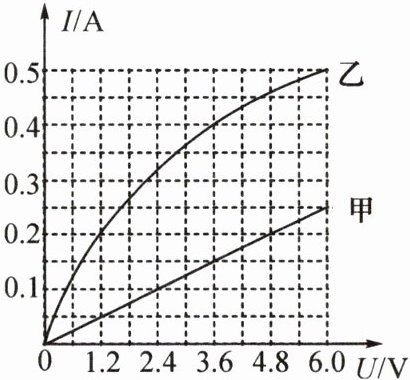

3. (2024·济宁改编)如图所示是一个灯泡 $ L $ 和一个定值电阻 $ R $ 的 $ I-U $ 图像。下列分析正确的是(D)


A.甲为灯泡 $ L $ 的图像
B.当电压为 $ 0 $ 时，$ L $ 与 $ R $ 的阻值均为 $ 0 $
C.将 $ L $ 和 $ R $ 并联在 $ 6\ V $ 的电源两端，电路总电流为 $ 0.6\ A $
D.将 $ L $ 和 $ R $ 串联在 $ 6\ V $ 的电源两端，$ L $ 的功率为 $ 0.24\ W $

答案： D

4. (2024·南通)图甲是灯泡 $ L $ 的 $ I-U $ 图像，灯泡的额定电压为 $ 2.5\ V $。将灯泡 $ L $ 接入图乙所示电路，已知电阻 $ R_0 $ 的阻值为 $ 5\ \Omega $，电流表的量程为 $ 0～0.6\ A $，电源电压可调。在电路安全工作的前提下，下列判断正确的是(提示：可在图甲中作出电阻 $ R_0 $ 的 $ I-U $ 图像)(D)


A.两条支路中的电流不可能相同
B.灯泡的实际功率总比电阻的大
C.电路总功率最大可达到 $ 1.5\ W $
D.电源可调的最大电压为 $ 1.8\ V $

答案： D

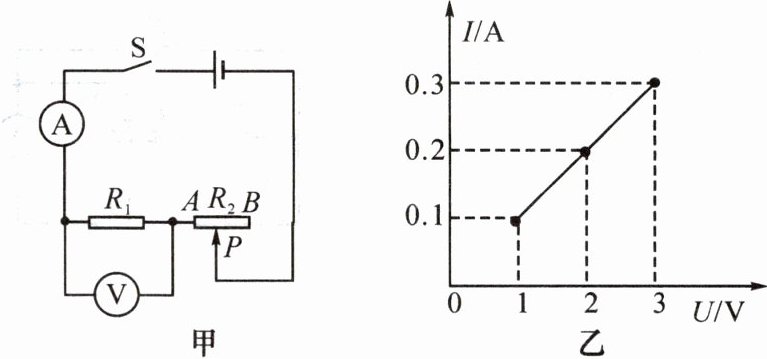

5. 如图甲所示电路，电源电压保持不变。闭合开关 $ S $ 后，变阻器的滑片 $ P $ 从 $ A $ 端滑到 $ B $ 端的整个过程中，电流表示数 $ I $ 与电压表示数 $ U $ 的关系如图乙所示，由图像可知，$ R_1 $ 的阻值是10$\Omega$，电源电压为3V；当电流为 $ 0.2\ A $ 时，通电 $ 5\ min $，$ R_2 $ 消耗的电能为60J。

答案： 10 3 60

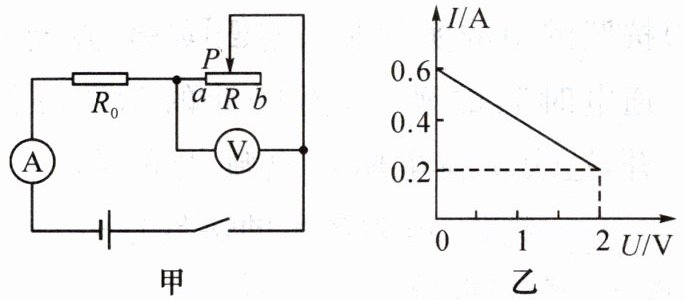

6. (2024·烟台)如图甲所示，电源电压恒定，$ R_0 $ 为定值电阻。闭合开关，将滑动变阻器 $ R $ 的滑片 $ P $ 从 $ a $ 端移到 $ b $ 端的过程中，其电流 $ I $ 与电压 $ U $ 的关系图像如图乙所示，则电源电压为3V，滑动变阻器 $ R $ 的最大阻值为10$\Omega$，电阻 $ R_0 $ 消耗的最大功率和最小功率之比为9:1。
