《2025年名校课堂九年级物理全一册沪粤版》

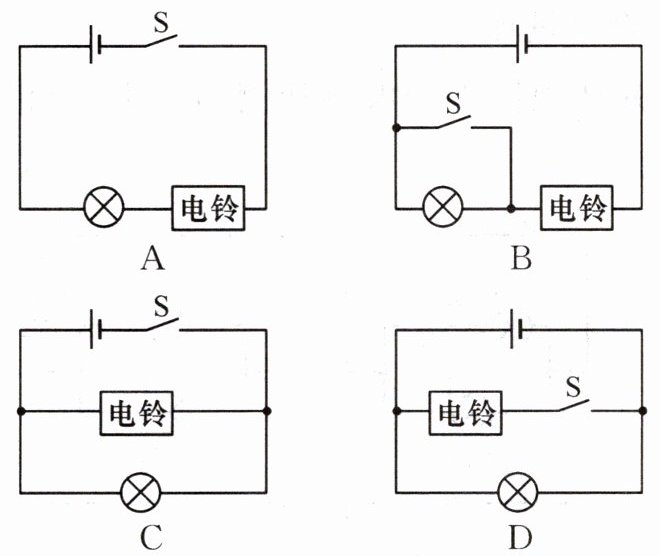

9. (2024·天津)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求:开关断开时,电灯和电铃均不工作;开关闭合时,灯亮铃响,即使电灯因开路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是 (C)

答案： C

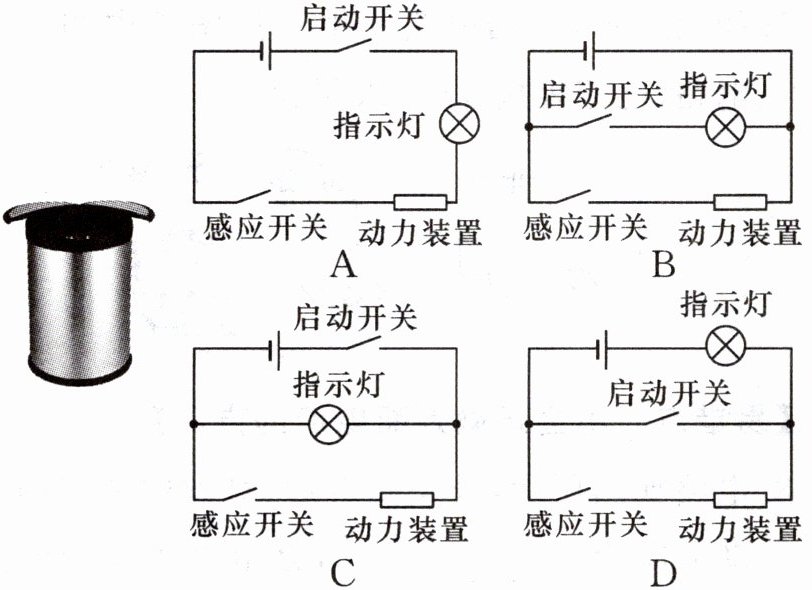

10. (2024·池州期中)某款感应式垃圾桶如图所示。其工作原理如下:启动开关闭合后,垃圾桶才能正常使用,此时指示灯亮起;扔垃圾时只需将手伸到感应区上方一定距离内,感应开关自动闭合,动力装置工作,垃圾桶盖缓缓打开;手离开5s后动力装置会控制桶盖闭合,然后感应开关自动断开。下列电路符合要求的是 (C)

答案： C

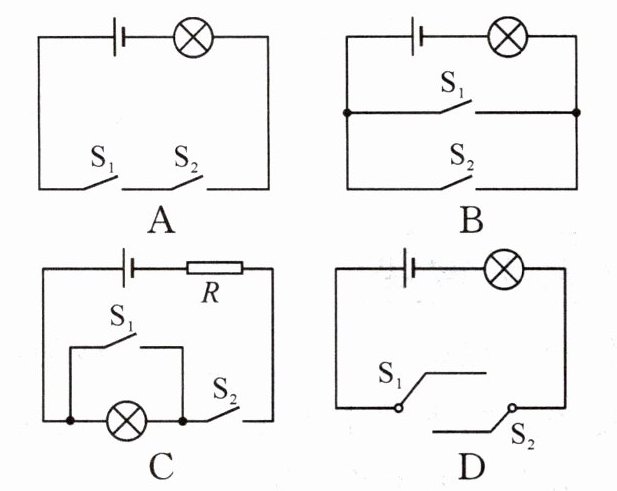

11. 多控开关常用于家庭电路和商场楼宇中,以实现多个开关对同一用电器的独立控制。装修房子的小沈,在设计楼梯照明电路时,希望通过楼上楼下两个开关,随时独立操控灯泡亮灭,如图电路图正确的是 (D)

答案： D

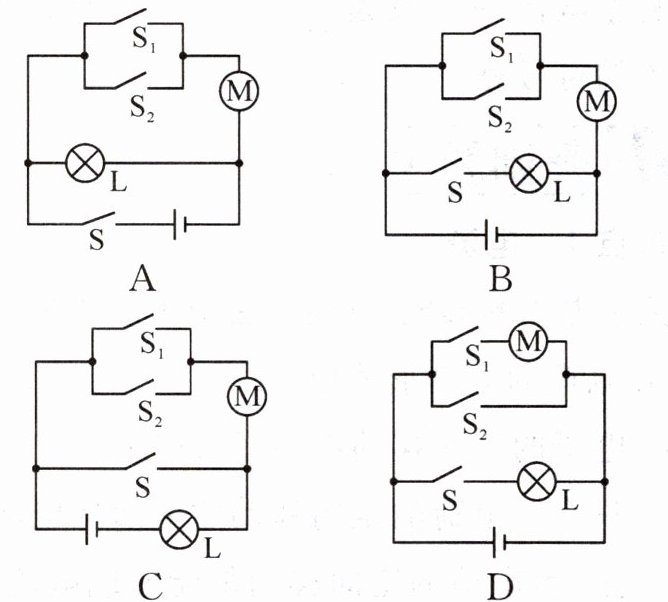

12. 为了加强校园安全,安徽省部分学校启用智能门禁系统。当师生进行人脸识别(开关$S_{1}$闭合)或刷校园卡(开关$S_{2}$闭合)时,闸机(用$◯ {M}$表示)均能打开,且在光线较暗时,光敏开关S自动闭合,补光灯L发光,在光线较亮时,光敏开关S自动断开。下列电路图符合上述要求的是 (B)

答案： B

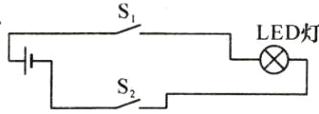

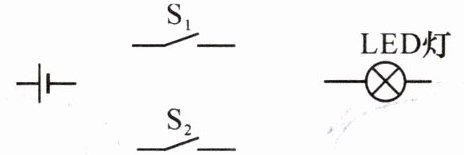

13. (2024·亳州谯城区期末)有一款感应照明门把手,当夜间有人触摸把手时,LED灯亮,白天LED灯不亮。整个电路中有电源、感应开关$S_{1}$、光敏开关$S_{2}$(白天断开,晚上闭合),请在图中画出可以实现该功能的电路的连接方式。

答案：

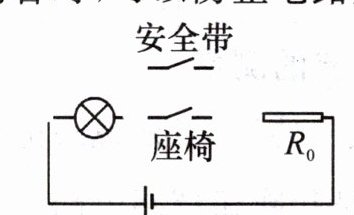

14. 汽车的座椅和安全带插口相当于开关,人坐在座椅上时,座椅开关闭合,指示灯亮;将安全带插入插口时,插口开关闭合,指示灯又熄灭。请将如图所示的元件连接成一个符合要求的电路图。(其中的电路元件$R_{0}$在安全带开关闭合时,可以防止电路短路)

答案：
