《2025年名校课堂九年级物理全一册沪粤版》

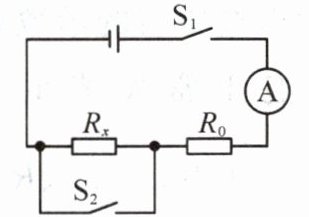

5. 科技小组用如图所示的电路测量定值电阻的阻值。已知电阻$R_{0}$的阻值，主要步骤如下：

(1)当开关$S_1$闭合，$S_2$断开时，电流表读数为$I_{1}$。
(2)当开关$S_{1}$、$S_{2}$都闭合时，电流表读数为$I_{2}$。
(3)定值电阻$R_{x}=$$\frac{(I_2 - I_1)R_0}{I_1}$(用已知量和测出的物理量符号表示)。

答案：
(1)$S_1$闭合，$S_2$断开；
(3)$\frac{(I_2 - I_1)R_0}{I_1}$

6. 小张同学设计了一种测电阻的方法，电路图如图所示。$R_{x}$为待测电阻，电源电压恒定，$R_{0}$为阻值已知的定值电阻。实验步骤如下：

(1)闭合开关$S$、$S_{1}$，断开开关$S_{2}$，读出并记录电流表示数为$I_{1}$。
(2)闭合开关S、$S_2$，断开开关$S_1$，读出并记录电流表示数为$I_{2}$。
(3)处理实验数据，可求得$R_{x}=$$\frac{I_1R_0}{I_2 - I_1}$。(用已知量和测量量的符号表示)
(4)为了多测几组实验数据减小实验误差，实验电路应如何改进？请在虚线框内画出改进后的电路图。

答案：

(2)$S$、$S_2$；$S_1$；
(3)$\frac{I_1R_0}{I_2 - I_1}$；
(4)

7. (2024·滨州节选)小滨用电流表和一个已知最大阻值为$R_{0}$的滑动变阻器测量未知电阻$R_{x}$的阻值，设计了如图所示的电路图，电源电压未知且保持不变，实验操作如下：

(1)闭合开关$S$，将滑动变阻器的滑片$P$移动到$b$点，记录此时电流表示数为$I_{1}$。
(2)将滑动变阻器的滑片$P$移动到$a$点，记录此时电流表示数为$I_{2}$。
(3)则$R_{x}=$________(用已知量和测出的物理量符号表示)。

答案：
(2)将滑动变阻器的滑片$P$移动到$a$点；
(3)$\frac{I_1R_0}{I_2 - I_1}$

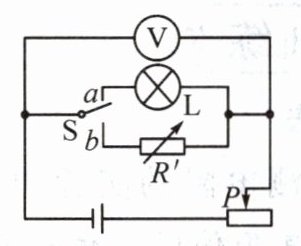

8. (2024·通辽节选)某组同学想到了用“等效替代法”测量一个正常发光时电压为$U_{额}$的小灯泡正常发光时的电阻，设计了如图所示的电路，其中$R'$为电阻箱。请把下列操作补充完整。

(1)将开关$S$与$a$连接，移动滑动变阻器的滑片$P$，使电压表的示数为$U_{额}$。
(2)将开关$S$与$b$连接，保持滑动变阻器的阻值不变，调节电阻箱，使电压表示数仍为$U_{额}$。读出电阻箱阻值即为小灯泡正常发光时的电阻。

答案：
(2)将开关$S$与$b$连接，保持滑动变阻器的阻值不变，调节电阻箱

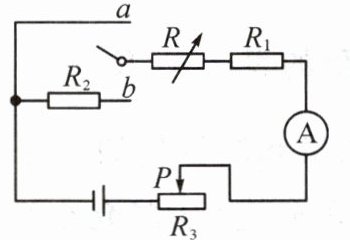

9. 如图所示是能测出$R_{2}$阻值的实验电路图。图中$R$为电阻箱，$R_{1}$为定值电阻(阻值未知)，$R_{3}$是滑动变阻器。要求仅利用电阻箱读数表示$R_{2}$的阻值，请将实验操作补充完整。

(1)将开关接$a$，调节电阻箱和滑动变阻器滑片$P$至适当位置，记下电流表的示数I和电阻箱的阻值R_A。
(2)将开关接$b$，调节电阻箱，保持滑片P位置和电流表示数不变，记下电阻箱R的阻值R_B。
(3)则$R_{2}=$R_A - R_B。

答案：
(1)电流表的示数$I$；电阻箱的阻值$R_A$；
(2)电阻箱；滑片$P$位置和电流表示数；电阻箱$R$的阻值$R_B$；
(3)$R_A - R_B$
