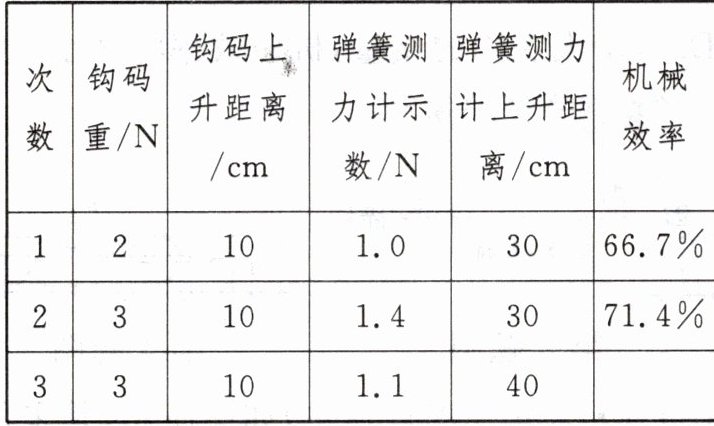

6. 如图所示，小明在“测量滑轮组的机械效率”中，实验数据记录如下表：

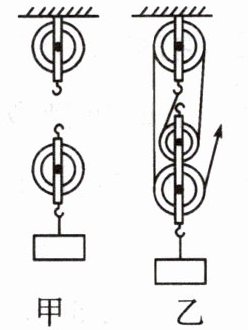

(1)第 1、2 次实验选用的是如图甲所示的滑轮组，请根据表中的数据画出其绕线。

(2)由 1、2 两次实验可知：同一滑轮组，提升的钩码重力越大，机械效率越高。
(3)第 3 次实验选用的是如图乙所示的滑轮组，其动滑轮总重大于如图甲所示的滑轮组动滑轮重，请根据表中的数据，得出机械效率为68.2%(结果保留到 0.1%)。
(4)小明在实验过程中发现竖直向上匀速拉动弹簧测力计时读数很不方便，于是他便在弹簧测力计静止时读数。请你指出小明这样测出的数据是错误的原因：没有考虑机械之间的摩擦，测出的拉力值偏小。

答案： 6.
(2)提升的钩码重力　　
(3)68.2%　　
(4)没有考虑机械之间的摩擦，测出的拉力值偏小

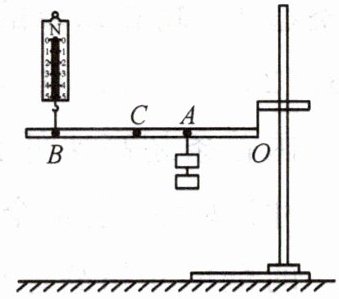

7. 某实验小组利用如图所示装置研究杠杆的机械效率，实验的主要步骤如下：

①用轻绳悬挂杠杆一端的$O$点作为支点，在$A$点用轻绳悬挂总重为$G$的钩码，在$B$点用轻绳连接一个弹簧测力计，使杠杆保持水平。
②竖直向上匀速拉动弹簧测力计(保持$O$点位置不变)，在此过程中弹簧测力计的读数为$F$，利用刻度尺分别测出$A$、$B$两点上升的高度为$h_1$、$h_2$。
(1)杠杆机械效率的表达式为$\eta=$$\frac{Gh_{1}}{Fh_{2}}$×100%。(用已知或测量的物理量符号表示)
(2)本次实验中，若提升的钩码重一定，则影响杠杆机械效率的主要因素是杠杆自重。
(3)若只将钩码的悬挂点由$A$点移至$C$点，$O$、$B$位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将变大(填“变大”“变小”或“不变”)。

答案： 7.
(1)$\frac{Gh_{1}}{Fh_{2}}$×100%　杠杆自重
(3)变大

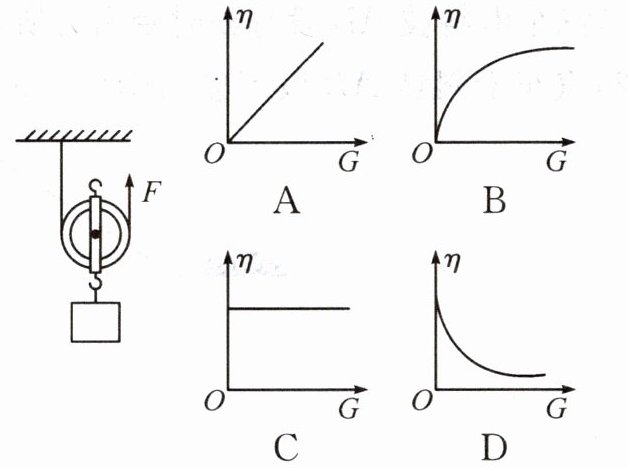

8. 如图所示，用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为$G$的物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力$G$，不计绳重与摩擦，则动滑轮的机械效率$\eta$与物体重力$G$的关系可能符合下列图中的(B)

答案： B
