7. 关于生活用电,下列说法正确的是(B)
A.人只要不接触带电体,就不会触电
B.电线使用年限过长,绝缘皮破损,可能造成短路
C.用测电笔的笔尖接触被测的导线,手指不能碰到金属笔卡或笔尖
D.家庭电路安装空气开关和漏电保护器,都是防止漏电而采取的安全措施

答案： B

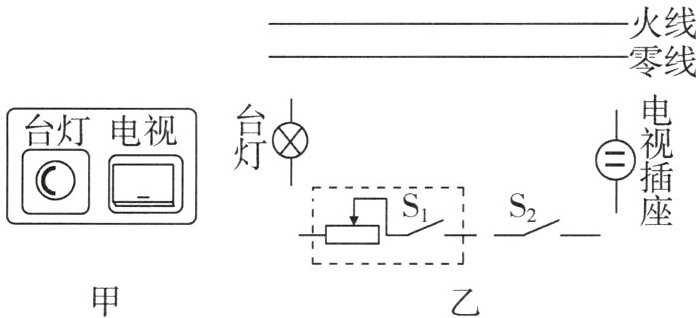

8. 图甲是某宾馆床头柜上的开关示意图,图乙是其控制的电路,其中$ S_1 $为旋转开关,单独控制台灯的通断和亮度$,S_2 $为单独控制电视插座的开关,请在图乙中将电路图连接完整,要求符合安全用电原则。

答案：

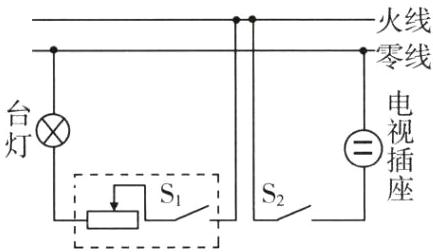

如图所示.
　　　　　

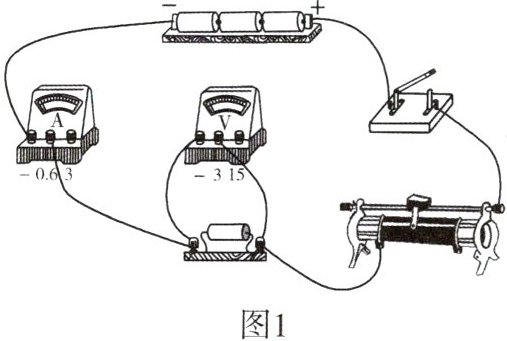

9. (2024·河南中考)小华用图 1 所示的电路探究电流与电压、电阻的关系。电源电压恒为 4.5 V,滑动变阻器最大阻值为 20 Ω。
(1)她先用阻值为 10 Ω 的定值电阻探究电流与电压的关系。

① 图 1 是根据设计的电路图连接的实物电路,请在虚线框中画出该电路图。
② 闭合开关前,应将滑动变阻器的滑片移到最右端,否则,闭合开关时______(选填“电流表”或“电压表”)指针的偏转可能超出所用量程。

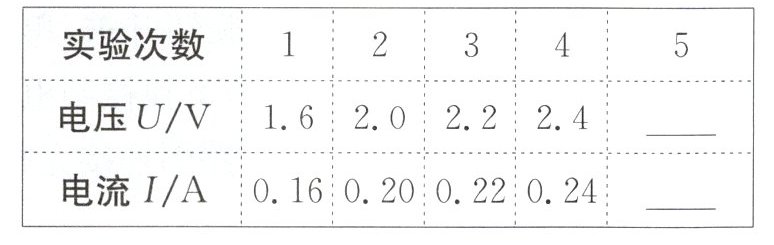

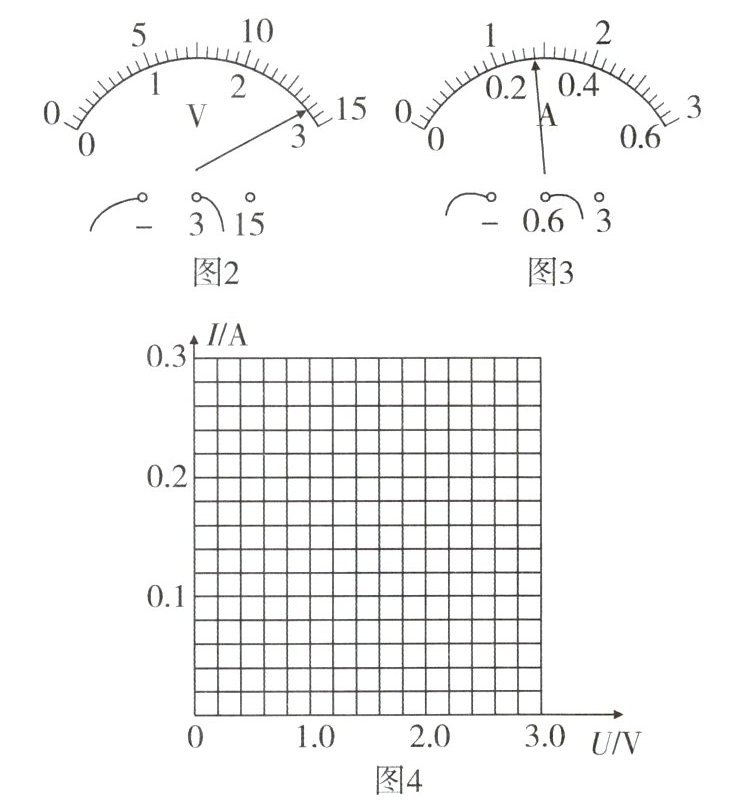

③ 闭合开关,移动滑片,记录了下表数据。第 5 次的电压表和电流表的示数如图 2、3 所示,请将示数填入表中。

④ 请在图 4 中描出表中各组数据对应的点,并根据描出的点画出 I - U 图像。
⑤ 分析表中数据或图像的特点,可得出：电阻一定时,电流与电压成正比。得出此结论的理由是______。

(2)接下来,她用原电路探究电压一定时,电流与电阻的关系。先调节滑片,使电压表示数为 2 V,记录电流表示数；然后断开开关,将 10 Ω 电阻依次换成 5 Ω、15 Ω 电阻,闭合开关,移动滑片,使电压表示数仍为 2 V,记录电流表示数。当换成 20 Ω 电阻后,发现电压表示数始终不能为 2 V,为了完成实验,下列方案可行的是______(填字母)。
A. 换用电压为 6 V 的电源
B. 把电压表改接为 0 ～ 15 V 量程
C. 在开关与滑动变阻器之间串联一个 10 Ω 的电阻

答案：

(1)①如图所示.
　　　　　　　　
　②电压表　③2.8　0.28

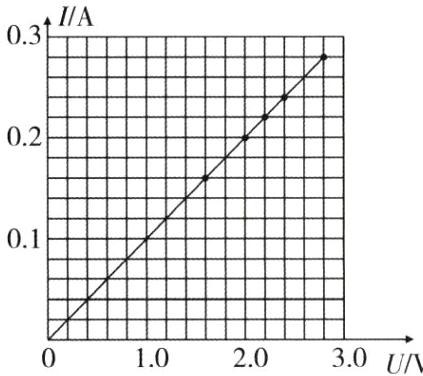

　④如图所示.
　　　　　
　⑤电压与电流的比为一定值　
(2)C
