《2025年同行学案九年级物理上册沪科版》

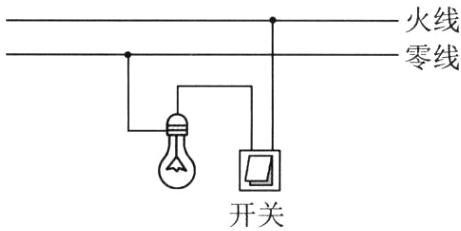

1. (母题)请用笔画线表示导线,将图中的电灯和开关正确接入家庭电路中.

答案：
1.如图所示.
　　　　　

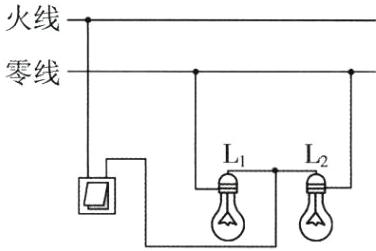

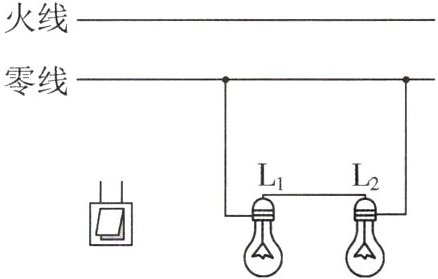

2. (2024·凉山州中考)家庭电路中,灯 $ L_1 $ 与 $ L_2 $ 并联,开关同时控制两盏灯,请用笔画线表示导线将开关接入电路中使两灯泡正常发光.

答案：
2.如图所示.
　　　　　　

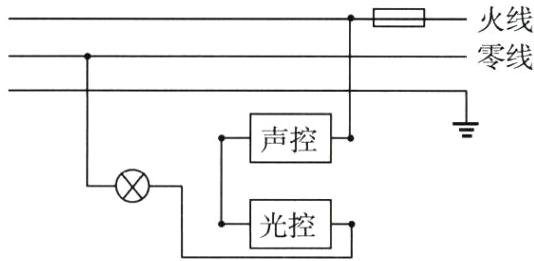

3. 日常生活 小明在某小区居住,为了晚上出行方便,他想利用光控开关和声控开关设计一种“聪明”的灯:晚上有人走动发出声音时,灯亮;白天无论发出多大声音,灯也不会亮.请你根据要求将图中的器材连接成符合要求的电路.(光控开关在天黑时自动闭合,天亮时自动断开;声控开关在有人走动发出声音时闭合,闭合后经过一分钟便自动断开)

答案：
3.如图所示.
　　　　

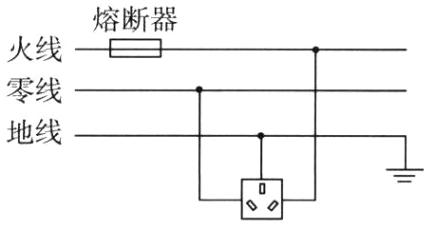

4. (母题)(2024·陕西中考)如图,请将图中的三孔插座正确接入家庭电路.

答案：
4.如图所示.
　　　　　　

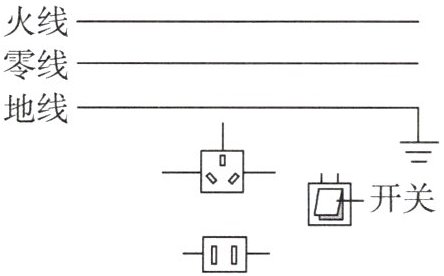

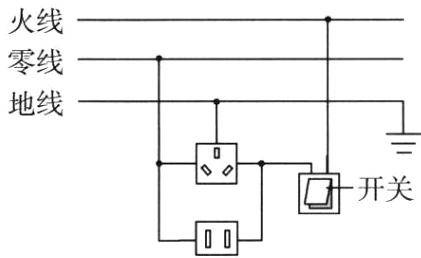

5. (2024·济南天桥宝华中学期末)如图所示为一款插座的实物图,请用笔画线表示导线把插座接入家庭电路.

答案：
5.如图所示.
　　　　　

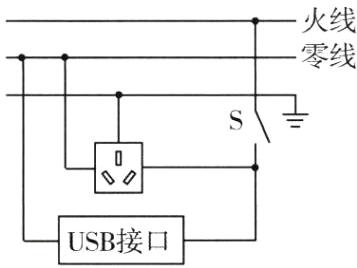

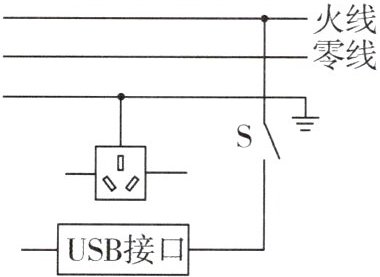

6. (2024·达州中考)现代家庭生活中,很多插线板都带有 USB 充电口,能够直接为手机充电.请将电路图补充完整.要求:开关 $ S $ 控制整个电路;$ S $ 闭合后,该电路既能给手机充电,同时又不影响为其他家用电器供电.

答案：
6.如图所示.
