《2025年同行学案九年级物理上册沪科版》

一、电压
1. 单位：电压的国际单位是伏特,简称______伏,符号是______V,常用单位还有千伏(______kV)、毫伏(______mV)。
2. 换算关系：$1\mathrm{kV}= $$10^{3}$$\mathrm{V}$,$1\mathrm{V}= $______$10^{3}$$\mathrm{mV}$。

答案： 1. 伏特 伏 V kV mV 2. $10^{3}$ $10^{3}$

二、电压表及其使用
1. 认识电压表：电压表是测量电压的仪表,它在电路图中的符号是Ⓥ。实验室常用电压表有两个量程：0~3$\mathrm{V}$和0~15$\mathrm{V}$,对应的分度值为0.1$\mathrm{V}$和0.5$\mathrm{V}$。
2. 电压表的使用方法
(1)电压表要与被测电路并联。
(2)应使电流从电压表的正接线柱流入,从负接线柱流出。
(3)被测电压不能超过电压表的量程。

答案： 1. 电压 Ⓥ 0~3 0~15 0.1 0.5 2.
(1)并
(2)正 负
(3)量程

1. 普通笔记本电脑的电池电压最接近(C)
A.$220\mathrm{V}$
B.$110\mathrm{V}$
C.$20\mathrm{V}$
D.$380\mathrm{V}$

答案： C

2. 物理观念 下列关于电压的叙述正确的是(D)
A.有电压就一定形成电流
B.在任何情况下,一节干电池的电压都是$1.5\mathrm{V}$
C.电压只能使自由电子发生定向移动
D.电压是使自由电荷发生定向移动形成电流的原因

答案： D

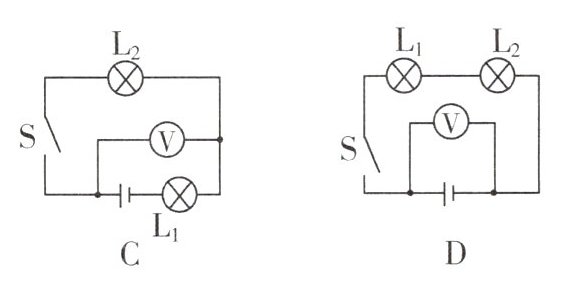

3. 在如图所示的电路中,闭合开关$\mathrm{S}$,能用电压表测量$\mathrm{L}_{2}$两端电压的是(C)

答案： C

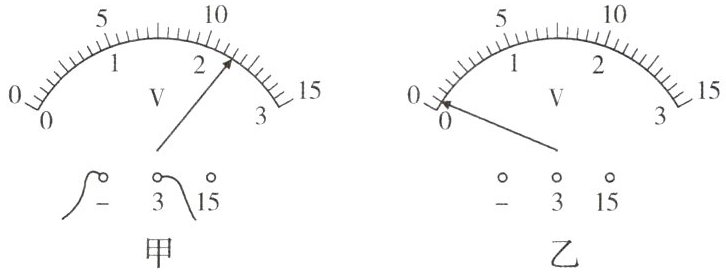

4. 如图所示,图甲中电压表的分度值为0.1$\mathrm{V}$,读数为2.3$\mathrm{V}$；若使用前出现如图乙所示的情况,则原因是电压表未调零。

答案： 0.1 2.3 电压表未调零

5. 如图所示的电路中,当开关$\mathrm{S}$闭合时,电压表测的是(C)

A.灯$\mathrm{L}_{2}$两端的电压

B.电源电压
C.灯$\mathrm{L}_{1}$两端的电压
D.灯$\mathrm{L}_{2}$和电源两端的电压

答案： C

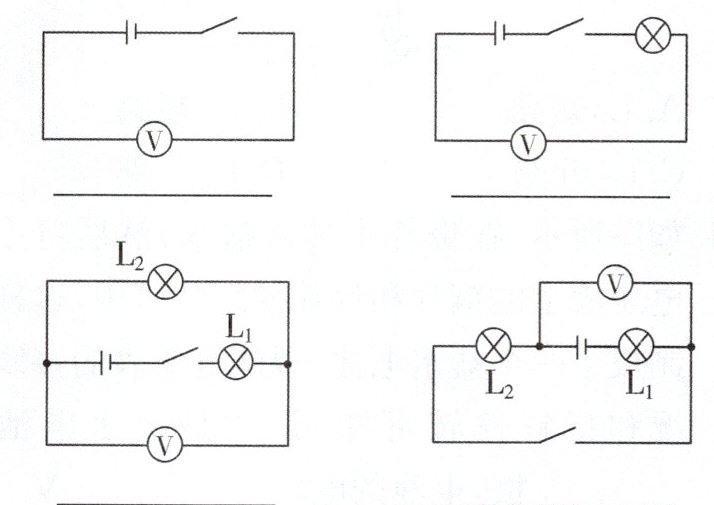

6. 在横线上写出下列电路图中闭合开关后电压表的测量对象。

电源电压
电源电压
$L_{2}$ 两端的电压
$L_{2}$ 两端的电压

答案： 电源电压 电源电压 $L_{2}$ 两端的电压 $L_{2}$ 两端的电压

7. 关于对电源、电压和电流的理解,下列说法中不正确的是(B)
A.电压是电路中形成电流的原因
B.只要电路两端有电压,电路中就一定有电流
C.电路中有电流时,电路两端就一定有电压
D.电源是提供电压的装置

答案： B
