《2025年同行学案九年级物理上册沪科版》

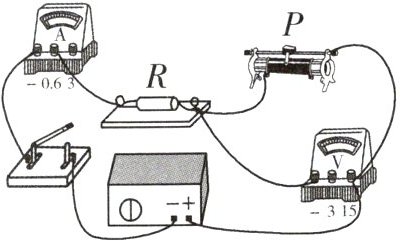

1. (母题)如图所示,电源电压恒定,闭合开关,滑动变阻器滑片向右移动的过程中,下列说法正确的是(D)

A.电流表示数增大
B.电压表示数减小
C.定值电阻R两端的电压增大
D.电压表示数与电流表示数的比值增大

答案： D

2. 如图所示,已知电源电压恒定不变,闭合开关S,将滑片P由图示位置向下移动的过程中,下列说法正确的是(D)

A.电流表$A_1$的示数变小
B.电流表$A_2$的示数变大
C.电压表的示数变大
D.灯泡L的亮度不变

答案： D

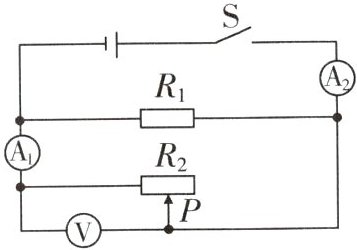

3. 如图所示$,R_1$为定值电阻$,R_2$为滑动变阻器,电源电压保持不变. 闭合开关S,滑动变阻器滑片P从中点向右移动过程中,下列说法正确的是(C)

A.电压表示数变大,电流表$A_1$示数变小
B.电压表示数不变,电流表$A_2$示数变大
C.电压表示数与电流表$A_2$示数的比值变大
D.电流表$A_2、$$A_1$示数之差与电压表示数的乘积变小

答案： C

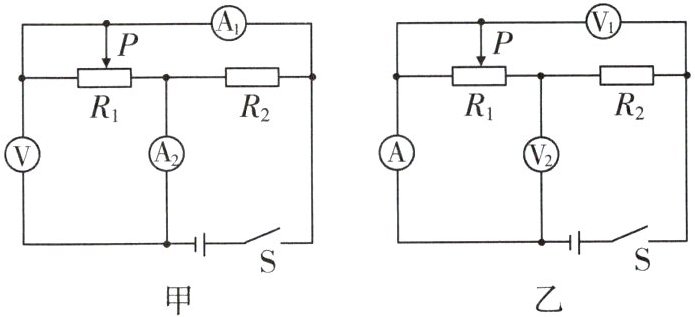

4. 科学思维 如图甲、乙所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P从中点向左移动的过程中,下列说法正确的是(B)

A.在图甲中,电压表V示数不变,电流表$A_1、$$A_2$示数均变大
B.在图甲中,电压表V示数不变,电流表$A_1、$$A_2$示数均变小
C.在图乙中,电压表$V_1$示数不变,电压表$V_2、$电流表A示数均变小
D.在图乙中,电压表$V_1$示数不变,电压表$V_2、$电流表A示数均变大

答案： B

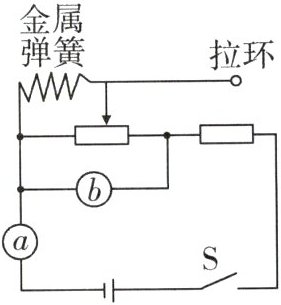

5. 科技应用 如图所示电路是小亮设计的电子拉力计的简化电路,在向右拉动金属拉环的过程中,电表a和b中有一只表的示数随拉力的增大而增大. 下列说法正确的是(D)

A.图中a表和b表都应为电流表
B.定值电阻两端的电压变小
C.a表应是电流表,其示数变小
D.b表和a表示数的比值变小

答案： D

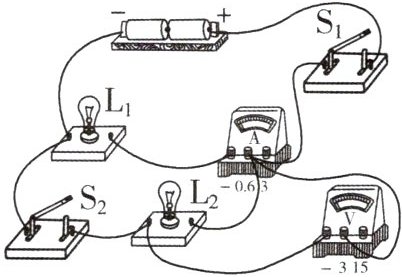

6. (母题)如图所示的电路中,若闭合开关$S_1、$$S_2,$小灯泡均能正常发光,电流表和电压表均有示数,下列对电路的分析正确的是(D)

A.电压表只能测量灯$L_2$两端电压
B.若闭合$S_1、$$S_2,$电流表测量干路电流
C.若先闭合$S_1,$再闭合$S_2,$电压表示数不变
D.若先闭合$S_1,$再闭合$S_2,$电流表示数不变

答案： D
