《2025年同行学案九年级物理上册沪科版》

8. (2024·临沂莒南新华中学质检)如图所示,电源电压恒为$6V$,闭合开关$S$,电压表的示数为$2V$,电路中的电流为$0.5A$。则灯泡$L_{2}两端的电压及灯泡L_{2}$的电阻分别为(C)

A.$4V$,$4Ω$
B.$2V$,$4Ω$
C.$4V$,$8Ω$
D.$2V$,$8Ω$

答案： C

9. 当一个定值电阻两端的电压为$1.5V$时,通过它的电流为$0.3A$,若通过这个定值电阻的电流增加$0.3A$,此时定值电阻两端的电压和定值电阻的阻值分别是(C)
A.$1.5V$,$2.5Ω$
B.$1.5V$,$10Ω$
C.$3V$,$5Ω$
D.$3V$,$10Ω$

答案： C

10. 有两个电阻$R_{1}和R_{2}$,当它们两端的电压之比是$4:3$时,通过它们的电流之比是$2:5$,则$R_{1}和R_{2}$的阻值之比是(B)
A.$5:3$
B.$10:3$
C.$3:5$
D.$8:15$

答案： B

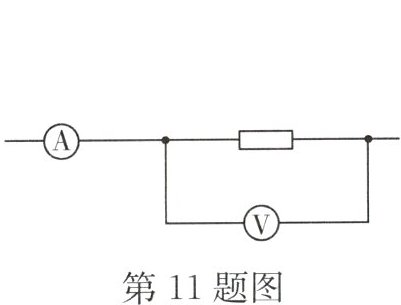

11. 如图所示电路,当电流表的示数减小$0.2A$时,电压表的示数从$6V变为5V$,则该定值电阻的阻值为5$Ω$；当电流表的示数为$1.2A$时,电压表的示数为6V。

答案： 5 6

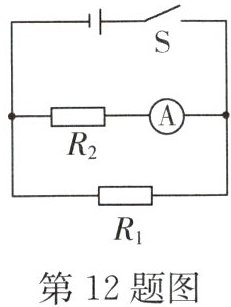

12. 如图所示,电源电压恒为$6V$,$R_{1}的阻值为10Ω$,闭合开关后,电流表的示数为$0.4A$,则通过$R_{1}$的电流为0.6A,$R_{2}$的阻值为15$Ω$,干路电流为1A。

答案： 0.6 15 1

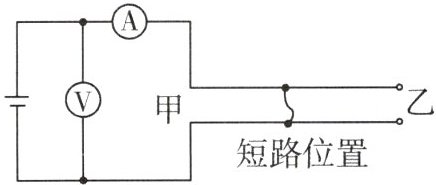

13. 在相距$15km$的甲、乙两地之间有两条输电线,已知每$1m输电线的电阻为0.01Ω$,现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源等连接成如图所示电路进行检测,当电压表的示数为$6V$时,电流表的示数为$0.06A$,则甲地与短路位置之间的输电线总阻值为100$Ω$,短路位置到甲地的距离是5000m。

答案： 100 5 000

14. (2024·重庆中考)将阻值为$10Ω的电阻R_{1}与另一电阻R_{2}$接入电路,如图所示。闭合开关$S$,电流表$A_{1}的示数为0.45A$,电流表$A_{2}的示数为0.3A$。求：
(1)通过$R_{2}$的电流。
(2)电源电压。

答案： 解：
(1)由图可知，两电阻并联，电流表 $ A_{1} $ 测量干路电流，
电流表 $ A_{2} $ 测量通过 $ R_{1} $ 的电流，则干路电流 $ I=0.45\ A $，
通过 $ R_{1} $ 的电流 $ I_{1}=0.3\ A $，因为并联电路中干路电流等
于各支路电流之和，所以通过 $ R_{2} $ 的电流 $ I_{2}=I-I_{1}= $
0.45 A-0.3 A=0.15 A.
(2)由 $ I=\frac{U}{R} $ 可得，$ R_{1} $ 两端的电压 $ U_{1}=I_{1}R_{1}=0.3\ A× $
10 Ω=3 V，因为 $ R_{1} $ 两端的电压等于电源电压，所以，电
源电压 $ U=U_{1}=3\ V $.
