8. 现代科技 某品牌最新款手机的元件国产化率达到$90\%$以上,其电池容量大,续航长。该款手机的电池电压最接近(B)
A.$220\mathrm{mV}$
B.$3.7\mathrm{V}$
C.$380\mathrm{V}$
D.$6.3\mathrm{kV}$

答案： B

9. 小明用电流表和电压表测通过小灯泡的电流和它两端的电压,在实验时不慎将两表位置互换了(如图),那么闭合开关后可能会发生的现象是(A)

A.烧坏电流表
B.烧坏电压表
C.烧坏小灯泡
D.小灯泡正常发光

答案： A

10. (2024·达州中考)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为(A)

A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{2}$短路
C.$\mathrm{L}_{1}$开路
D.$\mathrm{L}_{2}$开路

答案： A

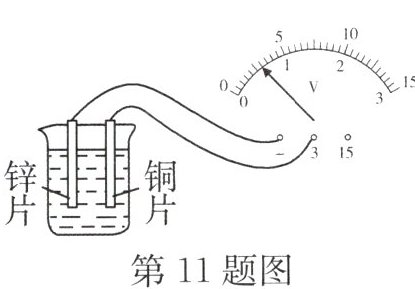

11. 如图所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知,锌片是盐水电池的负极,电池的电压为0.6$\mathrm{V}$。

答案： 负 0.6

12. 如图所示,闭合开关$\mathrm{S}$后,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$是串联的,电流表$\mathrm{A}$测串联电路中的电流,电压表$\mathrm{V}_{1}$测$L_{1}$、$L_{2}$ 两端的电压,电压表$\mathrm{V}_{2}$测$L_{2}$、$L_{3}$ 两端的电压。

答案： 串 串联电路 $L_{1}$、$L_{2}$ 两端 $L_{2}$、$L_{3}$ 两端

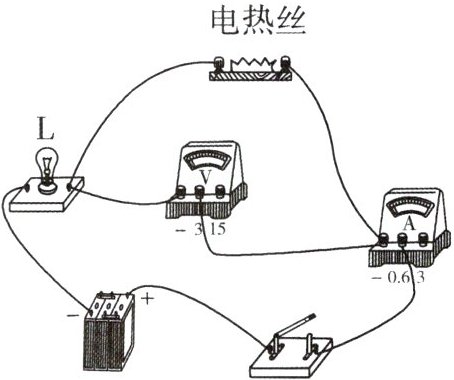

13. (2024·济南历下立德中学月考)如图所示,闭合开关后,灯泡$\mathrm{L}$不发光,电流表和电压表的示数均为$0$。若电路中只有一处故障,则可能是灯泡$\mathrm{L}$(选填“灯泡$\mathrm{L}$”或“电热丝”)发生了开路(选填“开路”或“短路”)故障。

答案： 灯泡 L 开路

14. 模型建构 如图所示,根据标出的电流方向,把电源、电流表和电压表三个元件符号填入电路空缺处。填入后要求：当开关$\mathrm{S}$闭合时,灯泡$\mathrm{L}_{1}和\mathrm{L}_{2}$串联,且都能发光。

答案：

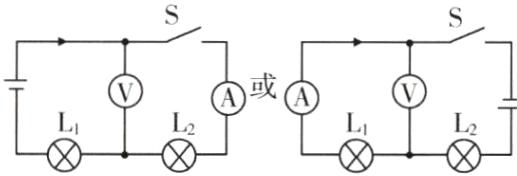

如图所示.

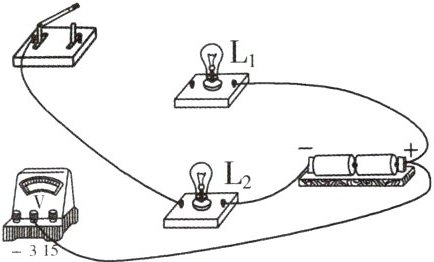

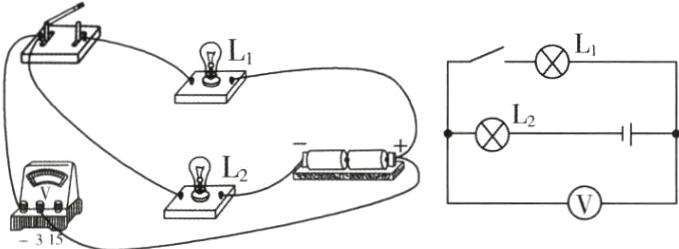

15. 在如图所示的实物电路中,有两根导线尚未连接,用笔画线表示导线将电路连接完整,并在虚线框内画出对应的电路图。要求：开关闭合后,两灯串联,电压表测量灯$\mathrm{L}_{1}$两端的电压,导线不能交叉。

答案：
如图所示.
