7. (母题)某学习小组测量未知电阻 $ R_x $ 的阻值,他们分成 $ A $、$ B $ 两组用不同方法进行实验.

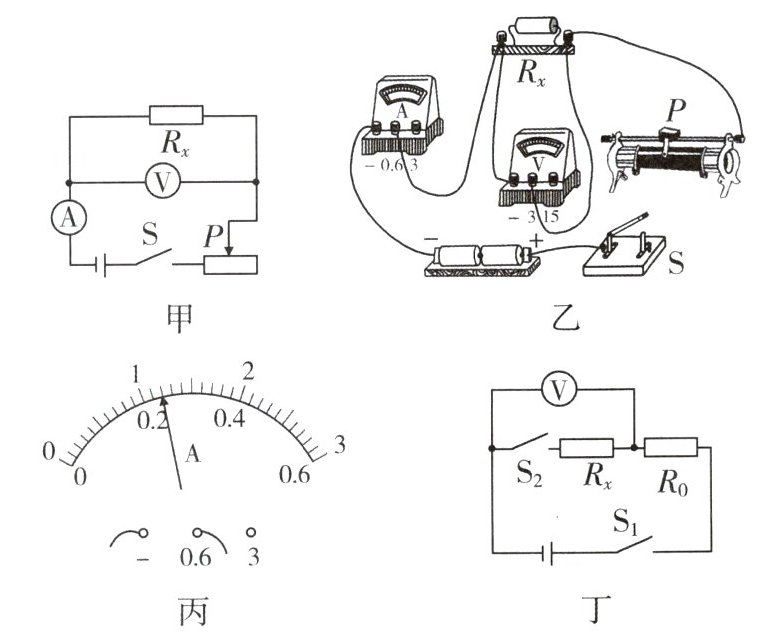

(1) $ A $ 组设计了如图甲所示的电路图.
①请用笔画线表示导线将实物电路图乙连接完整,要求滑动变阻器的滑片 $ P $ 向左移动时电路中的电流变大.
②在开关闭合之前,滑动变阻器的滑片 $ P $ 应移至最______(选填“左”或“右”)端. 这样做的目的是______.
③闭合开关 $ S $,将滑动变阻器的滑片 $ P $ 移至某一位置后,电压表的示数为 $ 2.4 V $,电流表的示数为 $ I $,如图丙所示,则 $ I = $______ $ A $,待测电阻 $ R_x = $______ $ \Omega $.

(2)$ B $ 组设计了如图丁所示的电路图,其中电源电压未知且不变,另一定值电阻的阻值为 $ R_0 $.
①闭合 $ S_1 $,断开 $ S_2 $ 时,电压表的示数为 $ U_1 $;
②闭合 $ S_1 $、$ S_2 $ 时,电压表的示数为 $ U_2 $;
③电阻 $ R_x = $______(用 $ U_1 $、$ U_2 $、$ R_0 $ 表示).
(3)评估 $ A $、$ B $ 两组实验,$ A $ 组实验的优点是______.

答案：
7.

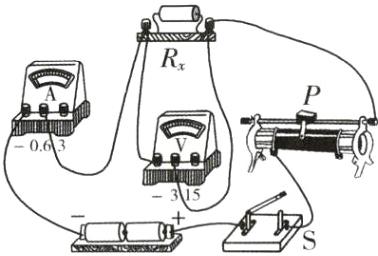

(1)①如图所示.
　　　　　　
　②右　保护电路　③0.24　10　
(2)③$\frac{U_2R_0}{U_1-U_2}$　
(3)通过移动滑动变阻器的滑片可多次测量取平均值，达到减小误差的目的，而B组实验却不可以

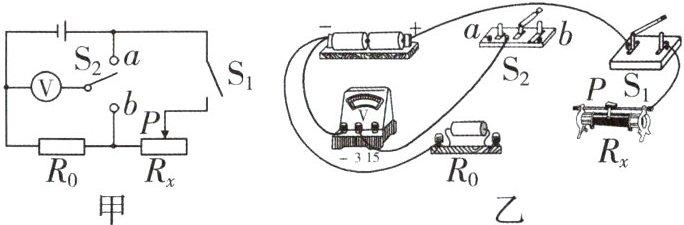

8. 现有下列器材:两节干电池、一个开关 $ S_1 $、一个单刀双掷开关 $ S_2 $、电压表($ 0 \sim 3 V $、$ 0 \sim 15 V $)、阻值为 $ 10 \Omega $ 的定值电阻 $ R_0 $、导线若干. 利用这些器材测量滑动变阻器 $ R_x $ 的最大阻值,实验电路图如图甲所示.

(1)请你根据图甲所示的电路图,将图乙中的实物图连接完整(导线不能交叉).
(2)电路连好之后,按照下列步骤进行操作:

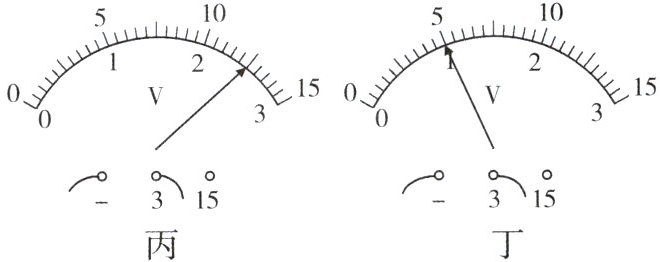

①移动滑动变阻器的滑片,使其连入电路的阻值最大,闭合开关 $ S_1 $,将开关 $ S_2 $ 拨至 $ a $ 处,记下电压表的示数 $ U_1 = $______ $ V $(如图丙);②将开关 $ S_2 $ 拨至 $ b $ 处,记下电压表的示数 $ U_2 = $______ $ V $(如图丁);③先断开开关 $ S_1 $ 和 $ S_2 $,再撤去______两端的导线,然后整理器材.

(3)根据上述有关数据,求出滑动变阻器的最大阻值为______ $ \Omega $.

答案：
8.

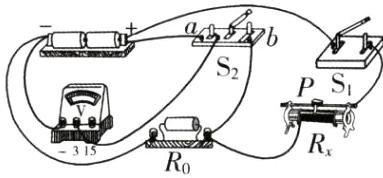

(1)如图所示.
　　　　　　
(2)①2.5　②1　③电源　
(3)15

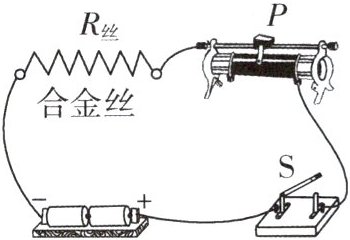

9. 小亮利用如图所示的电路,再借助电阻箱和电压表,用等效替代的方法,测量一段合金丝的电阻 $ R_{丝} $. 他的主要实验步骤如下所示,请你将实验步骤补充完整.

(1)断开开关 $ S $,把电压表并联在合金丝(或:滑动变阻器)两端;闭合开关 $ S $,调节滑动变阻器滑片 $ P $ 至某一位置,使电压表示数为 $ U $ 并记录.
(2)断开开关 $ S $,用电阻箱替代合金丝接入电路.
(3)保持滑动变阻器滑片 $ P $ 位置不变,闭合开关 $ S $,调节电阻箱的阻值直至电压表示数仍为U.
(4)读出此时电阻箱的示数为 $ 36 \Omega $,则合金丝的电阻 $ R_{丝} = $36 $ \Omega $.

答案： 9.
(1)合金丝(或:滑动变阻器)　
(2)合金丝　
(3)调节电阻箱的阻值直至电压表示数仍为U　
(4)36
