《2025年同行学案九年级物理上册沪科版》

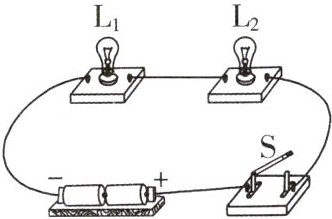

1. (2024·信阳固始志远中学月考)如图所示,当开关 S 闭合时,灯$ L_1、$$L_2 $均不亮,某同学用一根导线去检查电路故障,他将导线接在$ L_1 $的两端时,发现两灯均不亮,然后接在$ L_2 $两端时发现$ L_1 $亮、$L_2 $不亮,则此电路可能存在的故障是(A)

A.灯$ L_2 $与灯座接触不良
B.灯$ L_1 $灯丝烧断
C.灯$ L_1 $与灯座接触不良
D.灯$ L_2 $短路

答案： A

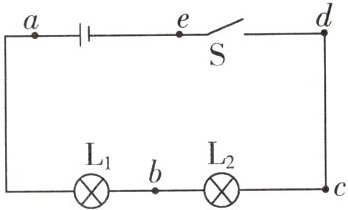

$2. $科学思维$ $如图所示$,$电源电压$ U = 6 V,$当开关$ S $闭合后$,$小灯泡$ L_1 $和$ L_2 $都不亮$. $现用一电压表检测故障$,$已测得$ U_{ac} = U_{ad} = U_{ae} = 6 V,U_{ab} = 0 V,$若电路中只有一处故障$,$那么下列判断正确的是$($　　D$)$　　

A.含$ L_1 $的 ab 段电路开路,其他部分无问题
B.de 段电路开路,其他部分无问题
C.cd 段电路开路,其他部分无问题
D.含$ L_2 $的 bc 段电路开路,其他部分无问题

答案： D

3. 科学态度与责任 如图所示的电路中,闭合开关 S,灯泡$ L_1、$$L_2 $都发光,一段时间后$,L_1 $突然熄灭,发现其中一个电表示数增大,另一个电表示数减小,用一个检验灯泡并联在$ L_2 $两端$,L_1 $和检验灯泡发光,若电路中只有一处故障,则产生这一现象的原因是(D)

A.灯泡$ L_1 $短路

B.灯泡$ L_2 $短路
C.灯泡$ L_1 $开路
D.灯泡$ L_2 $开路

答案： D

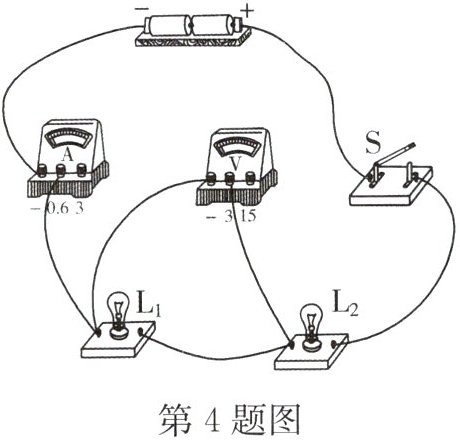

4. 如图所示电路,闭合开关,小灯泡$ L_1、$$L_2 $都发光,两电表都有示数,过一会儿其中一个灯泡突然熄灭,一个电表有示数,另一个电表无示数. 造成此现象的原因可能是(B)

A.小灯泡$ L_1 $开路
B.小灯泡$ L_1 $短路
C.小灯泡$ L_2 $开路
D.小灯泡$ L_2 $短路

答案： B

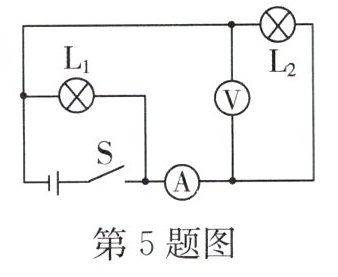

5. (2024·济南章丘诺德中学期中)如图所示,S 闭合后$,L_1、$$L_2 $都发光,两个电表都有示数,突然一盏灯亮,一盏灯不亮,且电表示数都变为 0,则该电路中可能故障是(B)

A.电压表短路
B.电流表开路

C.L_2 $短路$
$D.L_2 $开路

答案： B

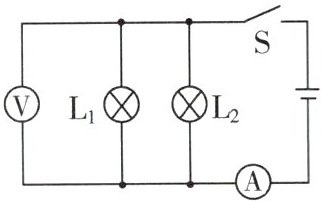

6. 如图所示的电路,电源电压保持不变,闭合开关后两只灯泡发光的过程中,有一只灯泡的灯丝突然烧断了,则(C)

A.电压表和电流表的示数都变小
B.电压表的示数变大,电流表的示数变小
C.电压表的示数不变,电流表的示数变小
D.电压表的示数不变,电流表的示数变大

答案： C
