《2025年同行学案九年级物理上册沪科版》

7. 如图所示的电路中,电源两端电压恒定,将滑片置于滑动变阻器的中点. 当开关$S_1$闭合、$S_2$断开时,电压表和电流表示数分别为$U_1、$$I_1,$当开关$S_1、$$S_2$都闭合时,电压表和电流表示数分别为$U_2、$$I_2,$则(C)

A.$U_1＞U_2$
B.$U_1= U_2$
C.$I_1＜I_2$
D.$I_1＞I_2$

答案： C

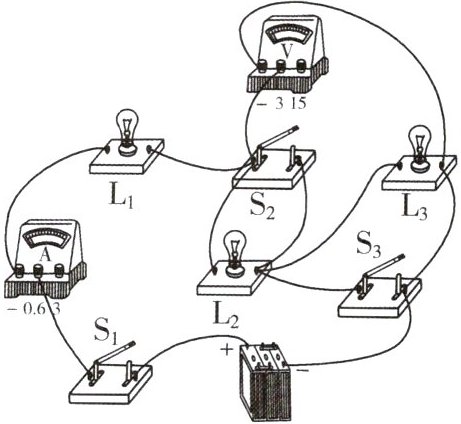

8. (2024·重庆江北友谊中学质检)爱动手实验的小袁同学连接了如图所示的实物电路,以下描述正确的是(C)

A.当只闭合开关$S_1、$$S_2$时,电流表无示数,电压表有示数
B.只闭合开关$S_1、$$S_2$时的电流表示数与只闭合开关$S_1、$$S_3$时的电流表示数一定不相同
C.当开关$S_1、$$S_2、$$S_3$都闭合时,此时电压表无示数,电流表有示数
D.只闭合开关$S_1、$$S_2$时的电压表示数与只闭合开关$S_1、$$S_3$时的电压表示数一定相同

答案： C

9. 如图所示,电源电压不变$,R_1、$$R_2$为定值电阻,R为滑动变阻器,开关$S_1、$$S_2$都闭合时,电流表A与电压表$V_1、$$V_2$均有示数. 则以下说法正确的是(A)

A.闭合$S_1、$$S_2,$将P向左移动,电流表示数变小
B.闭合$S_1、$$S_2,$将P向右移动,电压表$V_2$示数变小
C.先闭合$S_1,$再闭合$S_2,$电压表$V_1$示数变小
D.只闭合$S_1,$将P向右移动,电压表$V_1$和电流表示数均变大

答案： A

10. (母题)小明在课外实践活动中设计了一款台秤,其显示端由电压表表盘改装而成,电路设计如图所示. 闭合开关S,关于该台秤的分析正确的是(D)

A.保持$R_2$阻值不变,被测物体质量变小时,电路中电流变大
B.保持$R_2$阻值不变,被测物体质量变大时,电压表示数变小
C.若需要使台秤的分度值变小,可以将$R_2$滑片向左移动
D.若台秤测量值偏小,可以将$R_2$滑片向右移动进行校准

答案： D

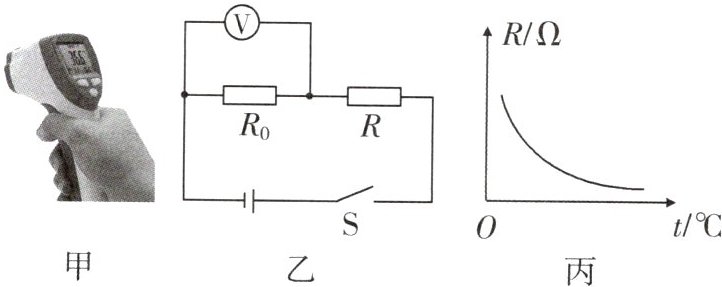

11. (变式题)图甲所示为非接触式红外线测温枪. 图乙是它的工作原理图,R₀是定值电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示. 闭合开关S后,如果被测对象的体温升高,则R将变小,电压表示数将______变大.(均选填 "变大""不变"或"变小")

答案： 变小 变大
