《2025年同行学案九年级物理上册沪科版》

1. 在用“伏安法”测电阻的实验中,下列做法不合理的是 (D)
A.连接电路过程中开关应处于断开状态
B.连接电路过程中滑动变阻器的滑片要放在阻值最大的位置
C.电流表串联在被测电路中,电压表并联在被测电阻两端
D.测量时只测量一组数据即可

答案： D

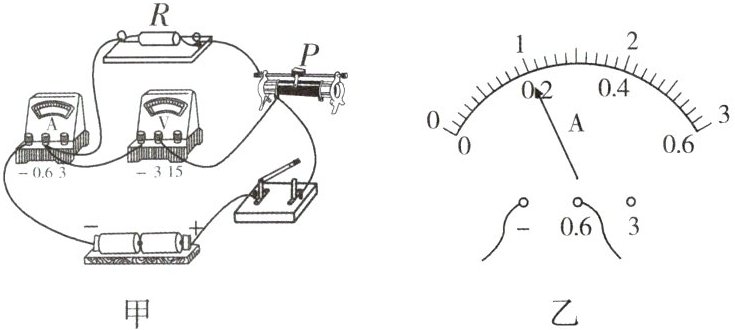

2. 如图甲所示,小聪同学设计了用“伏安法”测电阻的实验.

(1)同组的小丽发现他的连接中有一处错误,而且只需改动一根导线的连接,就可以顺利进行实验. 请你在需要改动的导线上画“×”,并用笔画线表示导线画出正确的接线.
(2)电路连接正确后,闭合开关前,滑动变阻器的滑片应该滑到最______(选填“左”或“右”)端.
(3)小聪闭合开关,移动滑动变阻器的滑片$P$时,发现两个电表只有一个有示数,初步检查确认,电路接线完好,两个电表均无故障,则发生故障的元件应是______(填字母).
A. 电源
B. 滑动变阻器
C. 定值电阻$R$
D. 开关

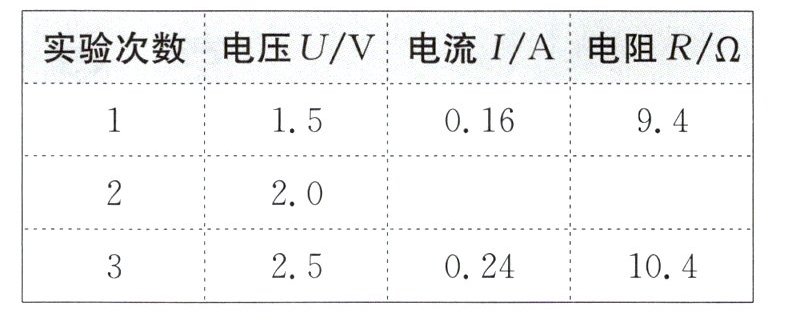

(4)排除故障后,小聪正常进行实验并将实验数据记录在下表中. 若第 2 次测量时电流表的示数如图乙所示,为______$A$,根据三次实验数据可得定值电阻$R = $______$\Omega$(结果保留一位小数).

答案：

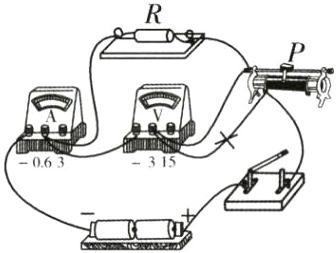

如图所示.

(2)右
(3)C
(4)0.2 9.9

3. (2024·宿州模拟)一只$10\ \Omega的电阻与一只20\ \Omega$的电阻并联,并联后的总电阻 (B)
A.等于$10\ \Omega$
B.小于$10\ \Omega$
C.等于$30\ \Omega$
D.大于$10\ \Omega小于20\ \Omega$

答案： B

4. (2024·大庆大同职工子弟学校月考)一位同学在做实验时,需要阻值为$6\ \Omega$的电阻一个,但手边只有$10\ \Omega和12\ \Omega$的电阻各两个,则下列办法可行的是 (A)
A.将两个$12\ \Omega$的电阻并联起来
B.将一个$10\ \Omega和一个12\ \Omega$的电阻并联起来
C.将两个$10\ \Omega$的电阻串联起来
D.将一个$10\ \Omega和一个12\ \Omega$的电阻串联起来

答案： A

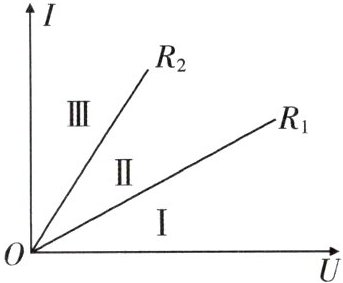

5. 【模型构建】定值电阻$R_1$、$R_2的I - U$图像如图所示. 若$R_1$、$R_2串联后的总电阻为R_{串}$,并联后的总电阻为$R_{并}$,则关于$R_{串}$、$R_{并}的I - U$图像所在的区域,下列说法中正确的是 (A)


A.$R_{串}的I - U$图像在Ⅰ区域,$R_{并}的I - U$图像在Ⅲ区域
B.$R_{串}的I - U$图像在Ⅲ区域,$R_{并}的I - U$图像在Ⅰ区域
C.$R_{串}的I - U$图像在Ⅰ区域,$R_{并}的I - U$图像在Ⅱ区域
D.$R_{串}的I - U$图像在Ⅱ区域,$R_{并}的I - U$图像在Ⅲ区域

答案： A
