《2025年同行学案九年级物理上册沪科版》

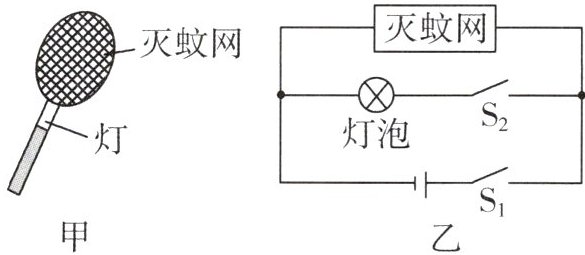

4. 如图甲所示的灭蚊拍具有灭蚊和照明功能,其工作原理如图乙所示. 当开关S₁闭合、S₂断开时,灭蚊拍只起到灭蚊作用；当开关______S₁、S₂闭合时,灭蚊拍同时起到灭蚊和照明作用.

答案： S₁闭合、S₂断开　S₁、S₂闭合

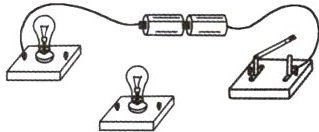

5. 请用笔画线表示导线,在图中将两个灯泡、开关连成串联电路.

答案：

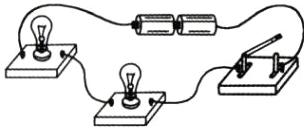

如图所示.　　　　　　　

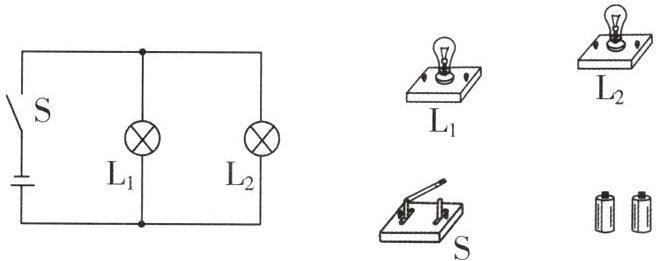

6. 请根据电路图,用笔画线表示导线把实物元件连接起来. 注意：实物图中导线不得交叉.

答案：
如图所示.　　　　　　　　

7. 关于如图所示电路,下列说法正确的是(C)
①闭合开关$S_1、$$S_3,$断开开关$S_2$时,灯$L_1、$$L_2$并联；②闭合开关$S_2,$断开开关$S_1、$$S_3$时,灯$L_1、$$L_2$并联；③闭合开关$S_1、$$S_2,$断开开关$S_3$时,灯$L_1$亮,灯$L_2$不亮；④闭合开关$S_2、$$S_3,$断开开关$S_1$时,灯$L_1$不亮,灯$L_2$亮.

A.①③
B.②③
C.①④
D.②④

答案： C

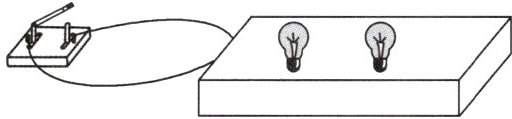

8. (2024·成都中考)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮. 下列判断正确的是(B)

A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： B

9. 马路两旁的路灯同时亮同时灭,它们是并联的；冰箱内的照明灯和电动机并联；家里的各用电器间并联；照明灯跟控制它的开关串联.(均选填“串联”或“并联”)

答案： 并联　并联　并联　串联

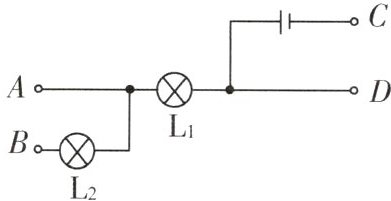

10. 如图所示,A、B、C、D是四个接线柱,要使$L_1、$$L_2$并联,应用导线分别连接A、C两接线柱和连接B、D两接线柱.

答案： A、C　B、D

11. 小刚和小强在“连接串、并联电路”的实验中：
(1)在连接过程中,开关应该是断开(选填“断开”或“闭合”)的.

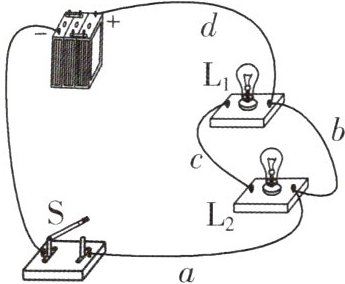

(2)小刚连接了如图所示电路,如果闭合开关,两个灯泡都不会发光(选填“不会发光”或“会被烧坏”),出现短路(选填“开路”“短路”或“通路”)现象.

(3)小刚想将电路全部拆散,重新连接. 小强认为只需拆除b这一根导线,就能成为串联电路.

答案：
(1)断开　
(2)不会发光　短路　
(3)b
