《2025年同行学案九年级物理上册沪科版》

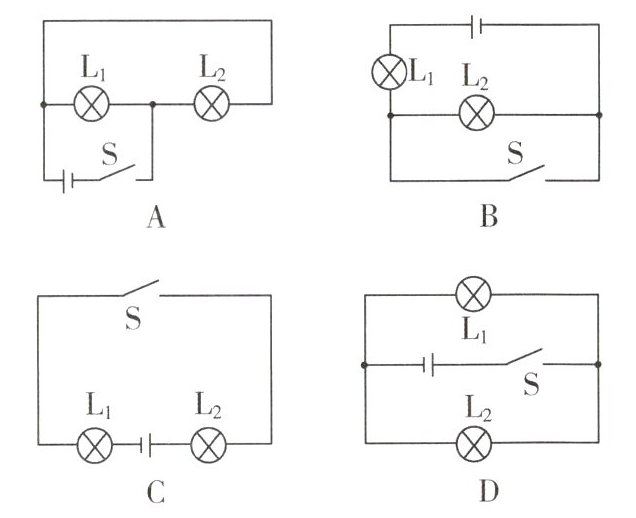

1. (母题)(2024·宿州泗县中外友好学校质检)如图所示的电路中,闭合开关S后,两个小灯泡串联的是(C)

答案： C

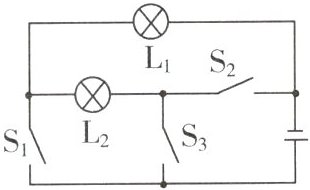

2. (2024·济宁汶上白石中学月考)关于如图所示电路,下列说法错误的是(C)

A.只闭合$S_2,L_1、$$L_2$串联
B.同时闭合$S_1、$$S_3,L_1、$$L_2$并联
C.同时闭合$S_1、$$S_2,L_1$被短路,只有$L_2$接入电路
D.同时闭合$S_2、$$S_3,$就会造成电源短路

答案： C

3. 如图所示,要使$L_1$和$L_2$串联在电路中,应只闭合开关S₃;若要使$L_1$和$L_2$并联在电路中,应闭合开关S₁和S₂;为防止电源烧坏,绝对不允许同时闭合开关S₂和S₃.

答案： S₃ S₁和S₂ S₂和S₃

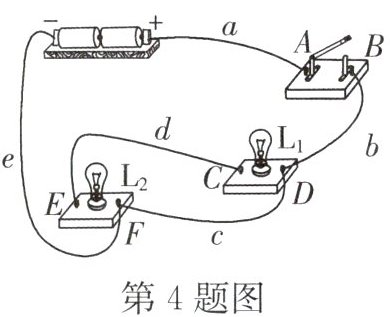

4. 如图所示为某同学连接的电路,仅改变一根导线使两灯并联,下列做法:①仅将导线b与D接线柱相连的一端改接至C;②仅将导线c与D接线柱相连的一端改接至C;③仅将导线e与F接线柱相连的一端改接至C;④仅将导线e与F接线柱相连的一端改接至E.可行的是(C)

A.仅①③
B.仅②④
C.仅①③④
D.①②③④

答案： C

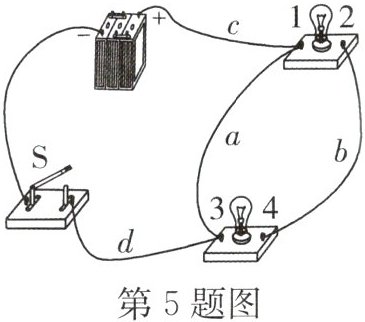

5. (2024·安阳龙安五中期中)在学习“串联和并联”时,小茗连接的电路如图所示.下列说法正确的是(C)

A.闭合开关,两灯并联
B.闭合开关,两灯同时发光
C.要使两灯串联,只要拆除导线a即可
D.要使两灯并联,需将导线d接“3”的一端改接到“1”上

答案： C

6. 为保护学生视力,降低近视发生的概率,教室里安装了护眼灯.教室各电学器材,与护眼灯串联的是(D)
A.电子白板
B.饮水机
C.电风扇
D.控制护眼灯的开关

答案： D

7. (2024·大庆高新实验学校月考)小明家里有一台透明的电冰箱.他发现,当打开电冰箱的门时,灯泡就亮;将门关上时,灯泡就不亮.电冰箱主要靠压缩机工作,你认为压缩机和冰箱里的灯泡是并联(选填“串联”或“并联”)的,理由是压缩机工作时,透过冰箱门观察灯泡不亮,说明灯泡和压缩机是并联的(合理即可).

答案： 并联 压缩机工作时,透过冰箱门观察灯泡不亮,说明灯泡和压缩机是并联的(合理即可)
