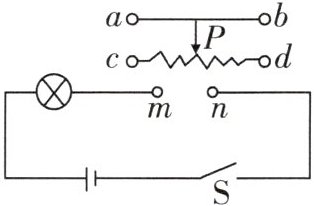

7. 如图所示,在m、n两点间接一滑动变阻器来控制电灯的亮度,电路图的上方为滑动变阻器的结构示意图,要求滑动变阻器的滑片向左移动时,电灯逐渐变亮,则滑动变阻器连入电路的方式为(D)

A.m接a,n接b
B.m接a,n接d
C.m接c,n接d
D.m接c,n接b

答案： D

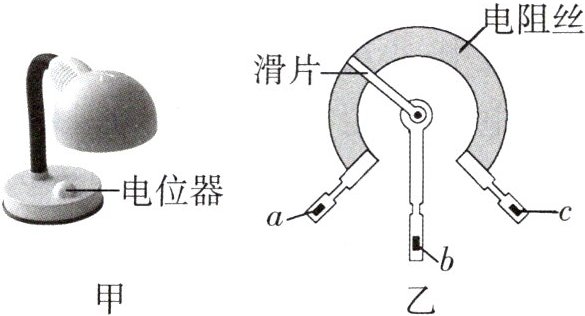

8. 如图甲是常用的一种亮度可调的台灯,图乙为其用于调亮度的电位器结构图,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,通过改变接入电路中电阻丝的长度来改变台灯亮度,下列分析正确的是(D)

A.若将a、c接入电路中,逆时针转动旋钮时,台灯变亮
B.若将a、c接入电路中,顺时针转动旋钮时,台灯变暗
C.若将a、b接入电路中,顺时针转动旋钮时,台灯变亮
D.若将b、c接入电路中,顺时针转动旋钮时,台灯变亮

答案： D

9. (2024·吉林中考)某调光台灯简化电路图如图所示,电源电压保持不变。为使台灯变亮,滑片应向左(或:A)端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,电路发生的故障可能是滑动变阻器短路。

答案： 左(或:A) 短路

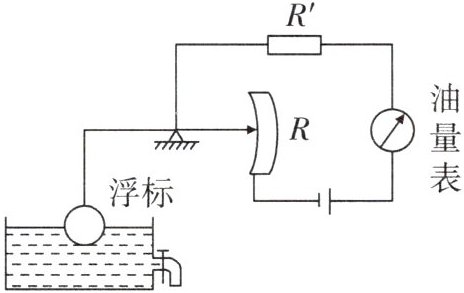

10. 如图所示是一种自动测定油箱内油量的装置示意图,R是滑动变阻器,它的金属滑片是杠杆的一端。
(1)图中的油量表是电流(选填“电压”或“电流”)表。
(2)当油箱内的油量减少时,滑片将向上(选填“上”或“下”)移动,R接入电路的电阻变大(选填“变大”或“变小”,下同),通过电路的电流将变小,油量表的示数将变小。
(3)定值电阻R′在电路中的作用是保护电路。

答案：
(1)电流
(2)上 变大 变小 变小
(3)保护电路

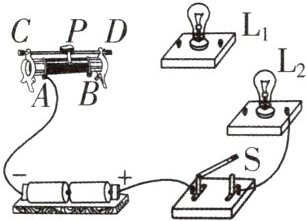

11. 如图所示是练习使用滑动变阻器改变灯泡亮度时未完成的电路,请用笔画线表示导线完成电路连接。要求：灯$L_1、$$L_2$并联,开关同时控制两灯,滑动变阻器只控制灯$L_1$的亮度,导线不能交叉。

答案：
如图所示.(合理即可)

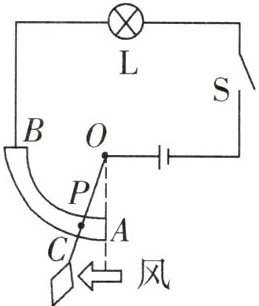

12. 如图所示是亚宁同学设计的一个风力测定仪,O是转动轴,OC是金属杆,下面连接着一块受风板,无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段弧形电阻,P点(动点)是金属杆与弧形电阻相接触的点,电路中接有一个灯泡L,测风力时,闭合开关S,通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能,可采取的方法是串联一个电流表(或:在灯泡L的两端并联一个电压表)。

答案： 滑动变阻器 灯泡L的亮度 串联一个电流表(或:在灯泡L的两端并联一个电压表)
