一、电路的组成
1. 电路：用导线将电源、用电器、开关等连接成的一个电流流通的回路.
2. 电路中各部分元件的作用
(1)电源作用：提供电能,使电路保持持续的电流.
(2)用电器作用：将电能转化成人们需要的能量.
(3)开关作用：控制电路连通或断开.
3. 电流的形成：在电源的作用下,电荷产生定向移动便形成持续电流.

答案： 1. 电源 用电器 开关 2.
(1)电
(2)电
(3)连通 断开 3. 定向移动

二、通路、开路和短路
1. 通路：处处连通的电路,又叫作闭合电路,电路中有电流.
2. 开路：在某处断开的电路,电路中没有电流.
3. 短路：不经过用电器直接将电源两极用导线连通的电路. 短路时,电流很大,可能烧坏电源和导线.

答案： 1. 连通 2. 断开 3. 用电器 电源两极 很大 电源 导线

三、电路图
用规定的符号表示电路连接情况的图叫作电路图. 常用的电路元件符号：灯泡⊗,电源⊥,电动机M,等等.

答案： 符号 ⊗ ⊥ M

1. 下列有关电流形成的说法正确的是(B)
A.只有正电荷定向移动才能形成电流
B.电路中有持续电流时就一定有电源
C.正、负电荷同时向相反方向定向移动不能形成电流
D.电荷移动一定形成电流

答案： B

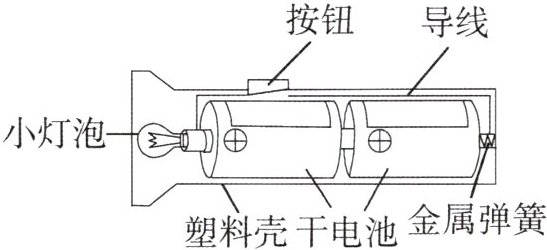

2. 如图所示是手电筒的剖面图,在手电筒的电路中,干电池是它的电源,按钮是它的开关,小灯泡是它的用电器.

答案： 干电池 按钮 小灯泡

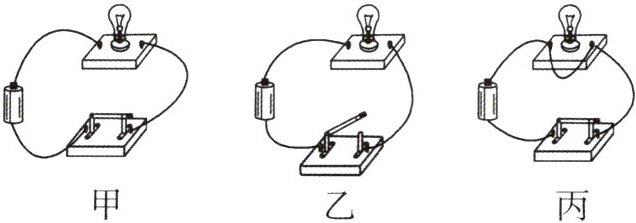

3. 如图所示的三个电路,下列对其通路、开路、短路的判断正确的是(B)

A.甲开路、乙通路、丙短路
B.甲通路、乙开路、丙短路
C.甲通路、乙短路、丙开路
D.甲短路、乙开路、丙通路

答案： B

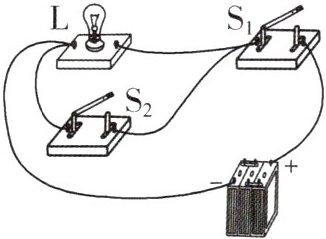

4. 如图所示,当开关$S_1、$$S_2$都断开时,电路是开路；当开关$S_1$闭合、$S_2$断开时,电路是通路；当开关$S_1、$$S_2$都闭合时,电路是短路.(均选填“通路”“开路”或“短路”)

答案： 开路 通路 短路

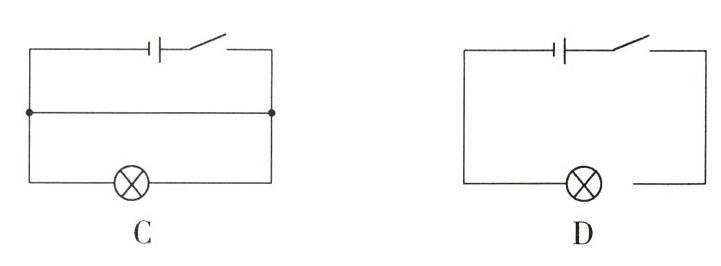

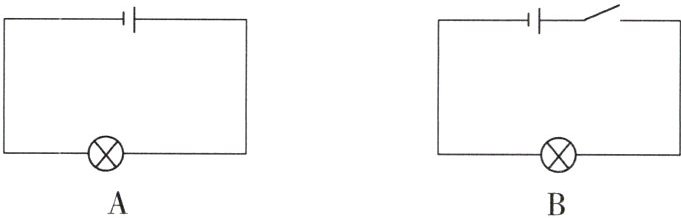

5. 下列电路图正确的是(B)

答案： B
