《2025年同行学案九年级物理上册沪科版》

一、滑动变阻器
1. 原理：滑动变阻器是通过改变接入电路中的电阻丝的长度来改变电阻的。
2. 符号：在电路图中的符号为。
3. 接法：通常采用的接法是金属杆两端的两个接线柱(上接线柱)、电阻丝两端的接线柱(下接线柱)中各接一个,简述为“一上一下”。
4. 规格：如滑动变阻器铭牌上标有“50Ω 2A”,表示滑动变阻器的最大阻值为50Ω,或变阻范围是0～50Ω；允许通过的最大电流是2A。

答案： 1. 长度 2. 4. 最大阻值 变阻范围 最大电流

二、电阻箱
1. 特点：电阻箱是一种可以调节电阻大小并且能够显示电阻阻值的变阻器。

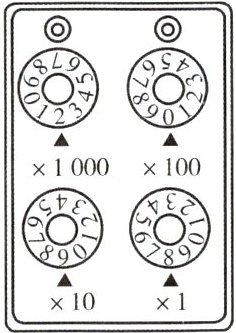

2. 变阻范围：如图所示,在电阻箱的面板上有2个接线柱和4个旋盘。使用时,把2个接线柱接入电路,调节4个旋盘,就可以得到0~9999Ω的任意整数值。

答案： 1. 阻值 2. 0~9999

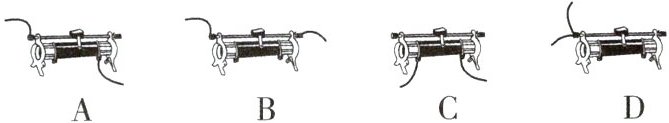

1. 如图所示是滑动变阻器在电路中的不同接线方式,其中对电路能起调节作用的是(A)

答案： A

2. (2024·鹤壁鹤山七中阶段性检测)如图,下列关于滑动变阻器的构造和使用的说法中正确的是(C)

A.滑片与金属杆之间是绝缘的

B.瓷筒与线圈之间能导电
C.瓷筒上的每一圈线圈之间应彼此绝缘
D.同时接两个接线柱来改变电阻,有6种不同接法

答案： C

3. 物理观念》如图所示,若此滑动变阻器铭牌标有“20Ω 1A”字样,表示这个滑动变阻器电阻变化范围是0~20Ω,1A的含义是滑动变阻器允许通过的最大电流为1A,滑动变阻器的接线柱应一上一下(选填“一上一下”“同时接上”或“同时接下”)接入电路中,当滑片P移至中点时滑动变阻器接入电路的阻值为10Ω。

答案： 0~20 滑动变阻器允许通过的最大电流为1A 一上一下 10

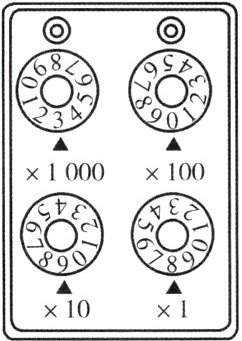

4. 如图所示的电阻箱的示数是3098Ω。

答案： 3098

5. 下列用电器中不需要用到变阻器的是(C)
A.电视机或收音机上的音量调节旋钮
B.调温电熨斗
C.普通家用白炽灯
D.调光台灯

答案： C

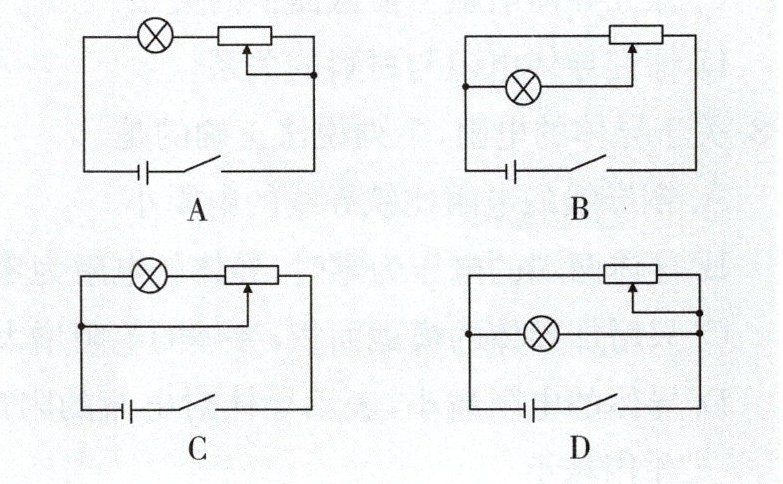

6. 科学思维》下列电路图中,当开关闭合后,能利用滑动变阻器改变灯泡的亮度直至完全熄灭,又不会造成事故的是(B)

答案： B
