《2025年同行学案九年级物理上册沪科版》

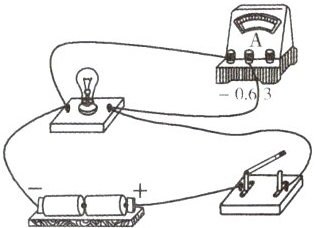

7. (2024·临沂沂南孟良崮实验学校质检)如图电路中各元件及连接均完好,闭合开关后,可能会发生的现象是(C)

A.小灯泡发光较亮
B.电流表指针向左偏转
C.电流表指针偏转很快且超过量程
D.电流表指针不偏转且小灯泡不发光

答案： C

8. 电视机的显像管工作时,其尾部电子枪发射出电子,电子在电场的作用下不断冲向荧光屏,刺激屏上的荧光粉发光. 这时显像管中的电流方向是由荧光屏到电子枪(选填“由荧光屏到电子枪”或“由电子枪到荧光屏”).

答案： 由荧光屏到电子枪

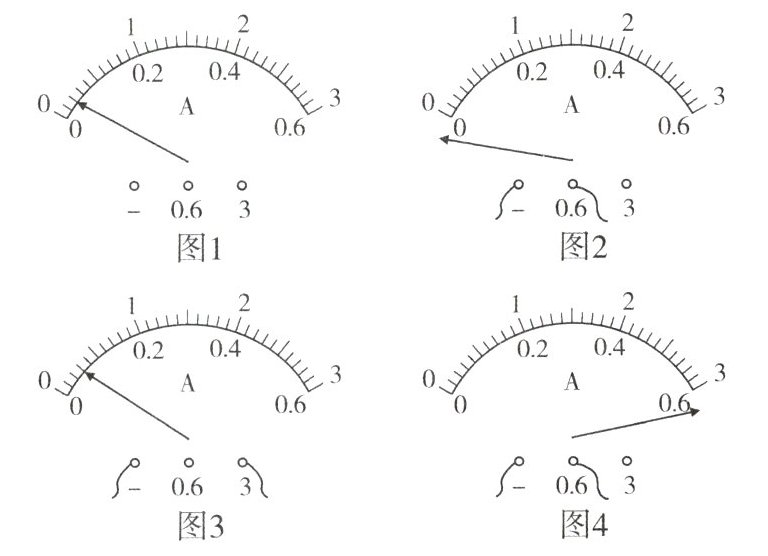

9. 科学思维 甲、乙、丙、丁四名同学在做“用电流表测电流”的实验时,甲在连接电路前发现电流表指针偏转情况如图1所示；乙、丙、丁闭合开关前,他们的电流表指针均指在零刻度线处,当闭合开关试触时,发现电流表指针摆动分别出现了如图2、3、4所示的三种情况.

(1)甲同学接下来应进行的操作是对电流表进行调零.
(2)乙同学的问题：电流表的正、负接线柱接反了.
(3)丙同学的问题：电流表所选的量程太大.
(4)丁同学的问题：电流表所选的量程太小.

答案：
(1)对电流表进行调零　
(2)电流表的正、负接线柱接反了　
(3)电流表所选的量程太大　
(4)电流表所选的量程太小

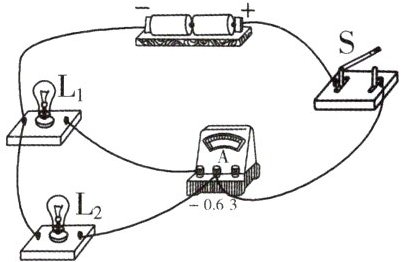

10. 根据实物图在虚线框中画出相应的电路图.
]

答案：
如图所示.　　　　　　　

11. 如图所示,根据电路图中标出的电流方向,在图中的$A$、$B和C$、$D$间填上电池或电流表的符号. 要求：
(1)使电路中实际的电流方向和图中所标出的方向一致.
(2)符合电流表的使用要求.
]

答案：
如图所示.　　　　　　　　

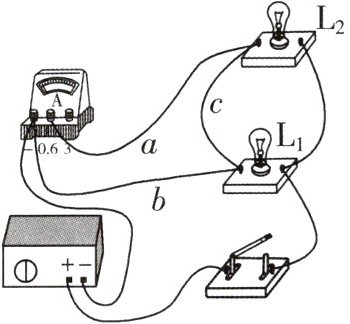

12. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是(D)

A.撤掉导线$a$,电流表测量的是电路的总电流
B.撤掉导线$a$,电流表测量的是通过小灯泡$\mathrm{L}_{1}$的电流
C.撤掉导线$b$,电流表测量的是通过小灯泡$\mathrm{L}_{2}$的电流
D.撤掉导线$c$,电流表测量的是通过小灯泡$\mathrm{L}_{2}$的电流
]

答案： D [解析]由图可知,撤掉导线a,小灯泡$L_{1}$和$L_{2}$并联,电流表没有接入电路,所以电流表既不是测量电路的总电流,也不是测量通过小灯泡$L_{1}$的电流,A、B错误;撤掉导线b,小灯泡$L_{1}$和$L_{2}$并联,电流表串联在干路中,电流表测量的是电路的总电流,C错误;撤掉导线c,小灯泡$L_{1}$和$L_{2}$并联,电流表串联在$L_{2}$的支路中,电流表测量的是通过小灯泡$L_{2}$的电流,D正确.
