5. (多选)如图所示,某电子线路板上有一个由三个灯泡 $ L_1 $、$ L_2 $ 和 $ L_3 $ 构成的局部电路。已知通过 $ L_1 $ 和 $ L_2 $ 的电流分别为 $ 4 \, mA $ 和 $ 10 \, mA $,则通过 $ L_3 $ 的电流可能是(BD)

A.$ 4 \, mA $
B.$ 6 \, mA $
C.$ 10 \, mA $
D.$ 14 \, mA $

答案： BD

6. 如图所示,灯泡 $ L_1 $、$ L_2 $、$ L_3 $ 的连接方式是并联,电流表 $ A_1 $ 测量通过L₂、L₃的电流,电流表 $ A_2 $ 测量通过L₁、L₂的电流。测得电流表 $ A_1 $ 的示数是 $ 0.5 \, A $,电流表 $ A_2 $ 的示数是 $ 0.3 \, A $,且通过 $ L_2 $ 的电流是 $ L_1 $ 的电流的2倍,则通过 $ L_3 $ 的电流是0.3 $ A $,电路总电流是0.6 $ A $。

答案： 并联　L₂、L₃　L₁、L₂　0.3　0.6

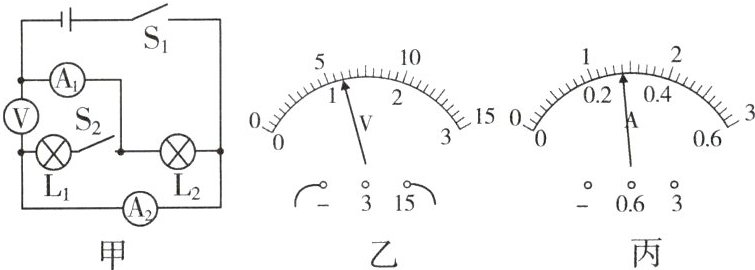

7. (2024·宿州灵璧英才中学质检)如图甲所示,电源电压保持不变,仅闭合开关 $ S_1 $,电压表示数如图乙；闭合 $ S_1 $、$ S_2 $,两电流表的指针均如图丙所示。当 $ S_1 $、$ S_2 $ 都闭合时,通过 $ L_1 $ 的电流为0.28 $ A $,灯 $ L_1 $ 两端的电压为6 $ V $；当仅闭合 $ S_1 $ 时,电流表 $ A_1 $ 的示数为1.12 $ A $。

答案： 0.28　6　1.12

8. 科学思维 如图所示,$ L_1 $、$ L_2 $ 的连接方式未知,电源电压恒为 $ 6 \, V $。闭合开关,两灯泡同时亮；断开开关,两灯泡同时熄灭。请根据下列操作及观察到的现象,完成以下题目。

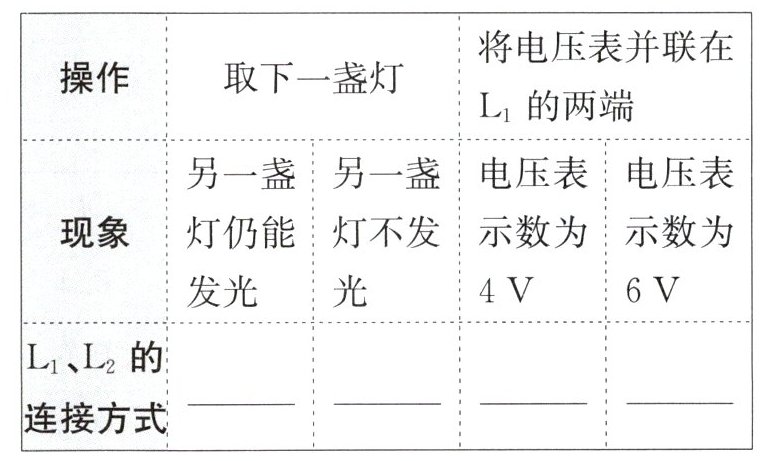

(1)请把表格补充完整(均选填“串联”或“并联”)。
(2)若电压表的示数为 $ 4 \, V $,求 $ L_2 $ 两端的电压(请写出计算过程)。
(3)若电压表的示数为 $ 6 \, V $,请在虚线框中画出图中对应的电路图(不需要画出电压表)。

答案：
8.
(1)并联　串联　串联　并联
(2)解:已知电源电压恒为6V,当电压表的示数为4V时，L₁和L₂串联,L₂两端的电压U₂=U - U₁=6V - 4V=2V;
(3)如图所示.
