《2025年同行学案九年级物理上册沪科版》

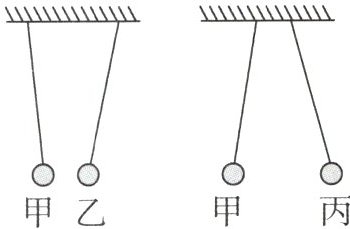

1. 有甲、乙、丙三个轻质小球,甲球带正电,将甲与乙、丙靠近时,它们相互作用的情况如图所示。则下列判断正确的是(A)


A.乙球可能带负电,丙球一定带正电
B.乙球一定不带电,丙球可能带负电
C.乙球一定带负电,丙球可能带正电
D.乙球可能不带电,丙球一定带负电

答案： A

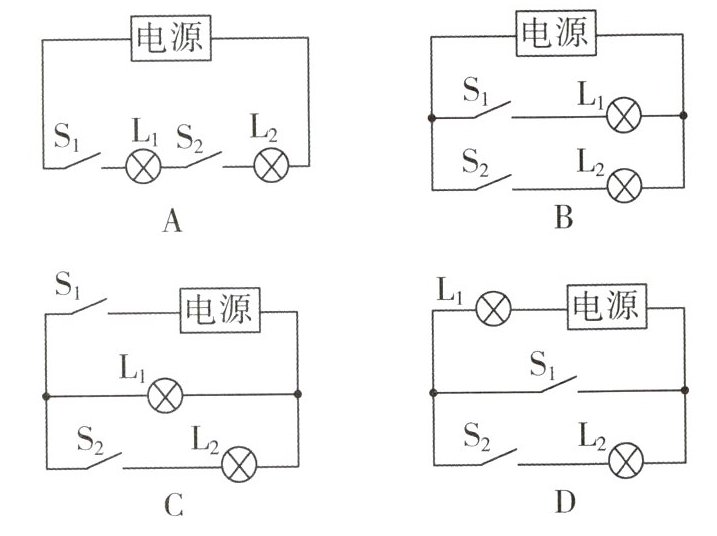

2. 小强把台灯的插头插在插座上,插座上有一个开关 $S_1$ 和一个指示灯 $L_1$,台灯开关和灯泡分别用 $S_2$、$L_2$ 表示,当只闭合 $S_2$ 时,台灯不发光,当只闭合 $S_1$ 时,指示灯发光,再闭合 $S_2$ 时,台灯发光。下列设计的电路符合要求的是(C)

答案： C

3. 如图所示是简易手动交通信号灯模拟电路的一部分,请补画一根导线,使开关 $S$ 接 $1$ 时,只有灯 $L_1$、$L_2$ 亮,开关 $S$ 接 $2$ 时,只有灯 $L_3$、$L_4$ 亮。

答案：
如图所示.

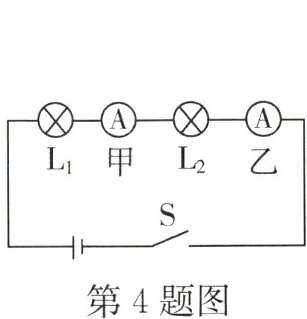

4. (2024·大庆红岗东升中学月考)如图所示,开关 $S$ 闭合后,甲、乙两电流表的示数分别为 $0.18\ A$ 和 $0.16\ A$,造成两个电流表示数不同的原因可能是(A)

A.电流表使用前未调零
B.灯泡 $L_1$ 和 $L_2$ 的规格不同
C.电流表在电路中的位置不同
D.灯泡 $L_1$ 和 $L_2$ 在电路中的位置不同

答案： A

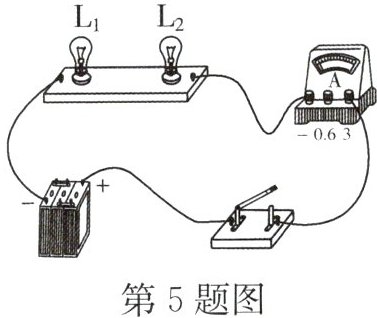

5. 新课标 如图所示,电源电压恒定,灯泡 $L_1$、$L_2$ 的连接方式未知。当开关闭合后两灯均发光,电流表示数为 $0.9\ A$；若把灯泡 $L_1$ 取下,电流表示数变为 $0.5\ A$。以下判断正确的是(D)

A.$L_1$ 和 $L_2$ 是串联的
B.取下 $L_1$ 后 $L_2$ 也不发光
C.通过 $L_1$ 的电流是 $0.9\ A$
D.通过 $L_2$ 的电流是 $0.5\ A$

答案： D

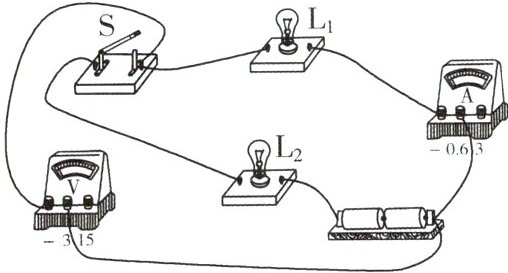

6. (2024·安阳北关实验中学质检)小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连成如图所示的电路,闭合开关进行实验,下列判断正确的是(C)

A.电源电压为 $3\ V$,合 $300\ mV$
B.灯泡 $L_1$ 和 $L_2$ 是并联的
C.电压表示数为 $L_1$ 两端电压
D.通过灯泡 $L_1$ 和 $L_2$ 的电流不相等

答案： C
