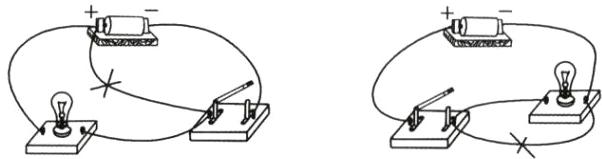

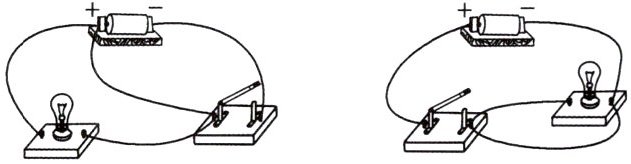

13. 下列电路中导线连接有错误,在错误的导线上画“×”.

答案：
如图所示.

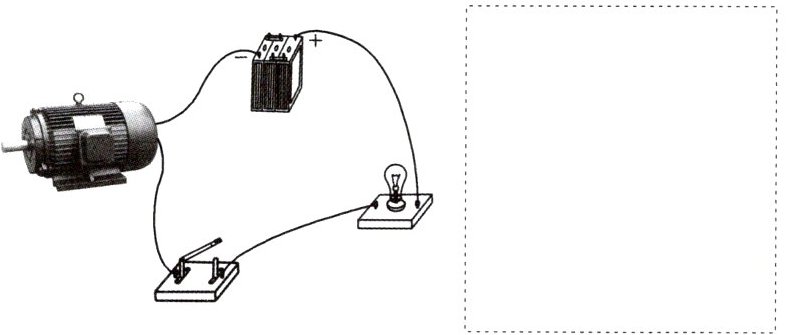

14. 如图是小灯泡和电动机等组成的电路,请根据实物图,在虚线框内画出对应的电路图.

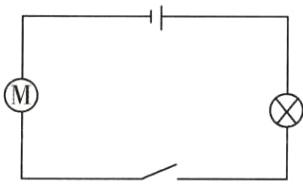

答案：
如图所示.

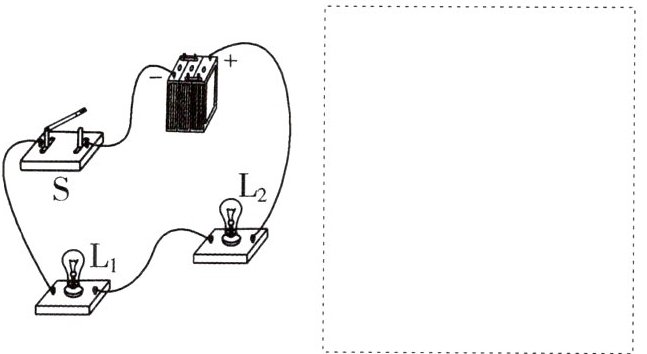

15. 请根据实物电路在虚线框中画出电路图.

答案：
如图所示.

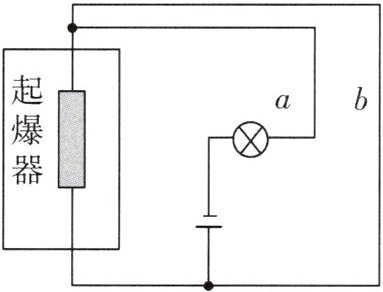

16. 如图所示为某定时爆破装置的引爆电路工作原理图,当起爆器中有电流通过时就会引爆装置. 请你结合所学知识分析：

(1)定时器(时钟)应该安装在导线b上. 在定时阶段,该导线是通(选填“通”或“开”)路,因此起爆器被短路,所以在定时阶段起爆器不会引爆装置.
(2)定时结束时,定时器(时钟)会把导线b切断(选填“接通”或“切断”),此时电流能(选填“能”或“不能”)通过起爆器,所以在定时结束的瞬间起爆器立即引爆装置.
(3)综上可知,定时器(时钟)在定时阶段相当于一个闭合(选填“闭合”或“断开”)的开关. 为使该定时爆破装置停止工作,应立即剪断导线a(选填“a”或“b”).

答案：
(1)通 被短路
(2)切断 能
(3)闭合 a
[解析]
(1)由分析可知，定时器(时钟)应该安装在导线b 上.在定时阶段，该导线是通路，因此起爆器被短路，电流不能通过起爆器，在定时阶段起爆器不会引爆装置.
(2)当定时器(时钟)定时结束时导线b被切断，此时电流能通过起爆器，因此在定时结束的瞬间起爆器立即引爆装置.
(3)定时器(时钟)安装在导线b上，在定时阶段，电路是通路，所以定时器(时钟)相当于是闭合的开关;为使爆破装置停止工作，应剪断导线a，这样电路就会处于开路状态.
