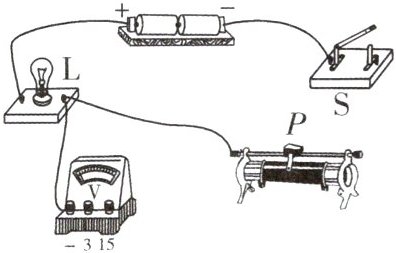

1. 如图所示的电路中,有两根导线尚未连接,请用笔画线表示导线补画完整.要求:电压表测量灯泡两端的电压,滑动变阻器的滑片向右移动时灯泡变亮.
答案：

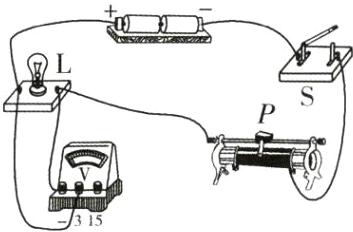

如图所示.
如图所示.

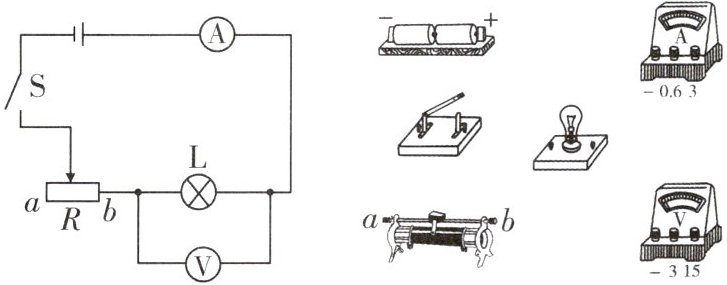

2. (2024·济宁梁山韶华中学质检)根据电路图,用笔画线表示导线连接实物图.要求:
(1)电压表选用的量程为0~3V,电流表选用的量程为0~0.6A.
(2)滑动变阻器的滑片置于a端时,接入电路的阻值最大.
(1)电压表选用的量程为0~3V,电流表选用的量程为0~0.6A.
(2)滑动变阻器的滑片置于a端时,接入电路的阻值最大.
答案：
如图所示.
如图所示.

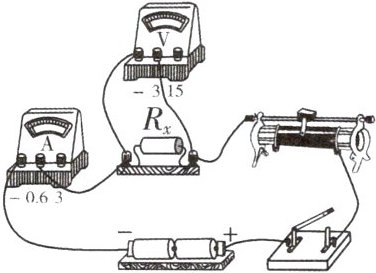

3. (2024·重庆巴南新华中学月考)根据实物图,在虚线框中画出与之对应的电路图.
答案：
如图所示.
如图所示.

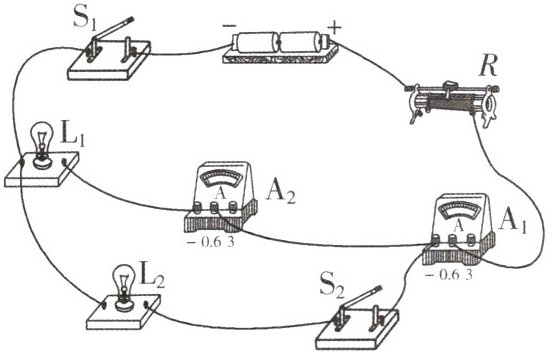

4. (2024·泰安岱岳一模)请在虚线框内画出实物电路所对应的电路图,并标明各元件对应的字母.
答案：
如图所示.
如图所示.

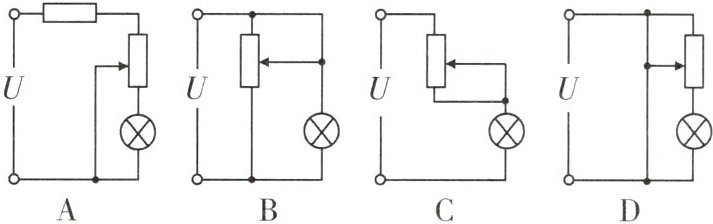

5. 如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的是 (
C
)
答案：
C

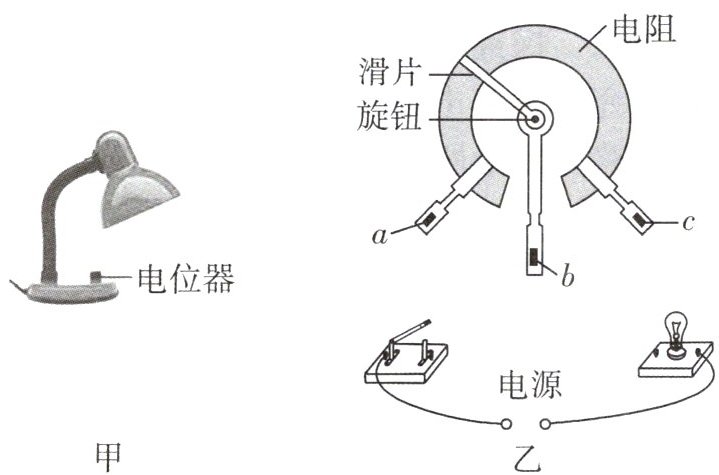

6. (2024·临沂兰山新桥中学月考)如图甲所示是生活中常见的亮度可调的台灯,图乙是台灯的工作电路的示意图,a、b、c为电位器的接线柱.要求:旋钮带动滑片逆时针转动时,灯泡变暗.请完成该电路的连接.
答案：

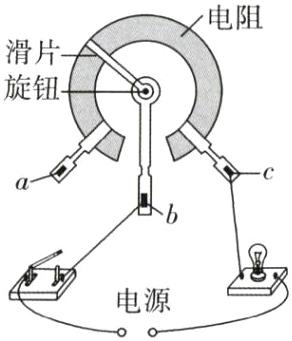

如图所示.
如图所示.
