《2025年同行学案九年级物理上册沪科版》

7. 科学思维 如图所示,电源电压为 $5\ V$ 且保持不变,开关 $S$ 闭合后电压表的示数为 $2\ V$,则灯 $L_2$ 两端的电压为2$V$；若断开开关 $S$,电压表示数将变大(选填“变大”“变小”或“不变”)。

答案： 2 变大

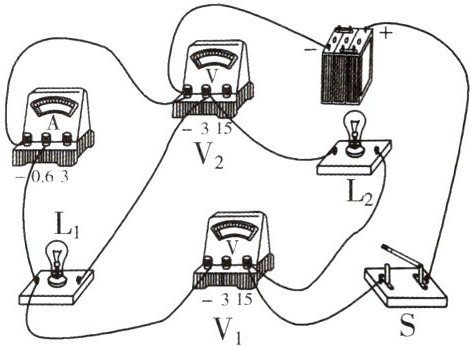

8. (2024·芜湖无为下村中学月考)小华做实验时,连接了如图所示电路,闭合开关 $S$ 时,三个电表的示数分别为 $0.3\ A$、$2.5\ V$、$6\ V$,但当时没有记清数据对应的电表,请分析并解答问题。(要求写出分析过程)

(1)通过灯 $L_1$、灯 $L_2$ 的电流。
(2)灯 $L_1$、灯 $L_2$ 两端的电压。

答案： 解:
(1)由图可知,$L_{1}$与$L_{2}$串联,电流表测电路中电流,即电路中的电流为0.3 A,根据串联电路中电流处处相等可知,通过灯$L_{1}$、灯$L_{2}$的电流均为0.3 A.
(2)由图可知,电压表$V_{1}$测$L_{1}$和$L_{2}$两端的总电压,电压表$V_{2}$测$L_{1}$两端的电压,在串联电路中,总电压等于各用电器两端电压之和,所以灯$L_{1}$两端的电压为2.5 V;灯$L_{1}$和$L_{2}$两端的总电压为6 V,则灯$L_{2}$两端的电压$U_{2}=U-U_{1}=6V-2.5V=3.5V.$

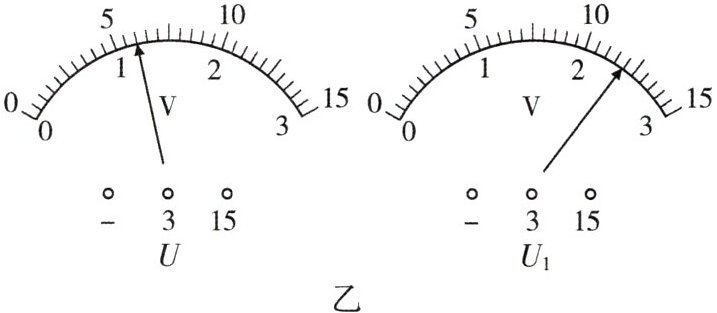

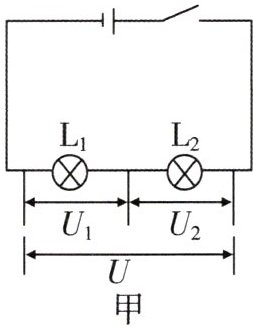

9. 如图甲所示,用电压表分别测量 $L_1$ 两端的电压 $U_1$、$L_2$ 两端的电压 $U_2$ 及 $L_1$、$L_2$ 串联的总电压 $U$,请根据图乙中表盘读数回答下列问题。


(1)$L_1$、$L_2$ 串联的总电压 $U$ 是多大？
(2)$L_1$ 两端的电压 $U_1$ 是多大？
(3)$L_2$ 两端的电压 $U_2$ 是多大？

答案： 解:
(1)根据电路图可知,两灯泡串联,根据串联电路两端的电压等于各部分电路两端电压之和可知,测量$L_{1}$、$L_{2}$串联的总电压时,电压表应使用0~15 V量程,故其读数为6 V,即$L_{1}$、$L_{2}$串联的总电压$U=6V.$
(2)测量$L_{1}$两端的电压时,电压表应使用0~3 V量程,故其读数为2.4 V,即$L_{1}$两端的电压$U_{1}=2.4V.$
(3)根据串联电路电压规律可得,$L_{2}$两端的电压$U_{2}=U-U_{1}=6V-2.4V=3.6V.$
