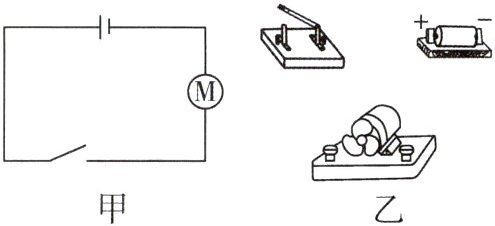

6. 根据图甲所示电路,请在图乙中用笔画线表示导线连接相应的电路.

答案：
如图所示.

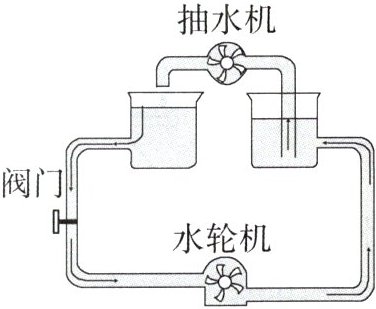

7. 模型构建 电路和水路有许多相似之处. 下列与图中抽水机作用相似的电路元件是(B)

A.用电器
B.电源
C.开关
D.导线

答案： B

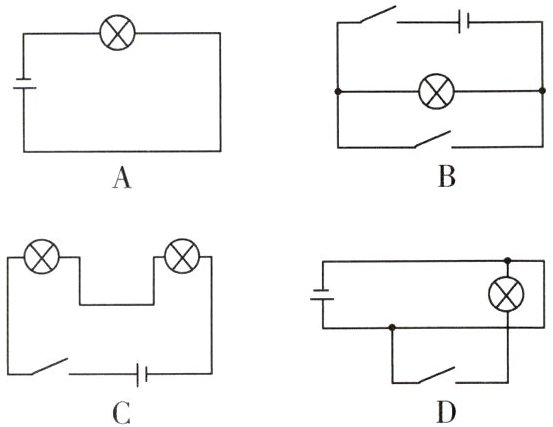

8. (2024·黄山歙县中心学校月考)如图所示的电路图中,电路连接正确的是(C)

答案： C

9. 如图所示,箭头表示连通电路时电流的方向,甲、乙、丙三处接有电源、电灯和电铃,根据电流的方向可以判断出电源在(B)

A.甲处
B.乙处
C.丙处
D.任何一处均可

答案： B

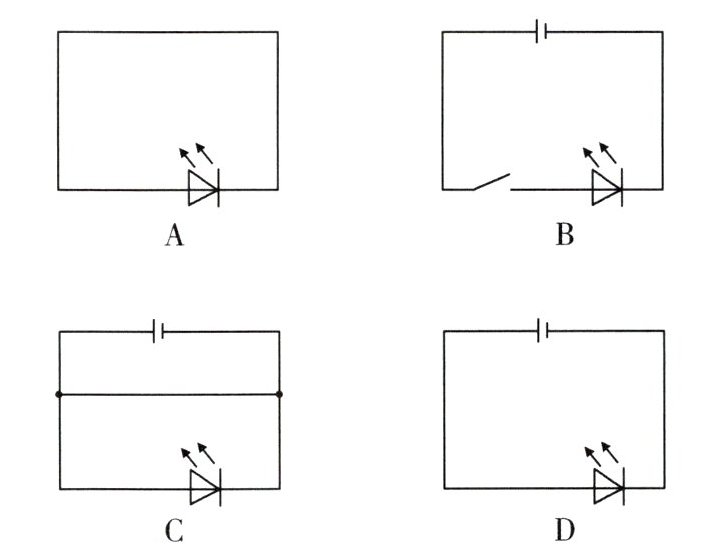

10. (2024·广西中考)如图是水果电池和发光二极管( )组成的电路. 下列电路图与其对应的是(D)

答案： D

11. 用毛皮摩擦过的橡胶棒由于得到电子而带负电,用这个橡胶棒接触验电器的金属球,如图所示,两金属箔片由于带同种电荷相互排斥而张开,接触的瞬间有(选填“有”或“没有”)电流.

答案： 负 排斥 有

12. 如图所示是一种定时课间音乐播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间,自动断开的开关. 闭合开关S,当“定时开关”处于闭合状态时,指示灯会亮,“播放器”不会(前两空均选填“会”或“不会”)播放音乐；到达设定时间“定时开关”处于断开(选填“闭合”或“断开”)状态,“播放器”播放音乐.

答案： 会 不会 断开
