《2025年同行学案九年级物理上册沪科版》

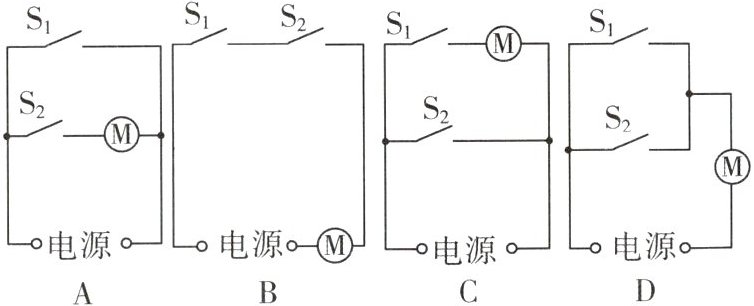

1. (母题)(2024·临沂中考)高铁站的自动检票闸机口设有身份证和人脸识别双重验证,两个信息都符合后闸机门(电动机)自动打开,乘客可检票通过.若每个信息验证成功相当于闭合一个开关,下列模拟电路符合要求的是(A)

答案： A

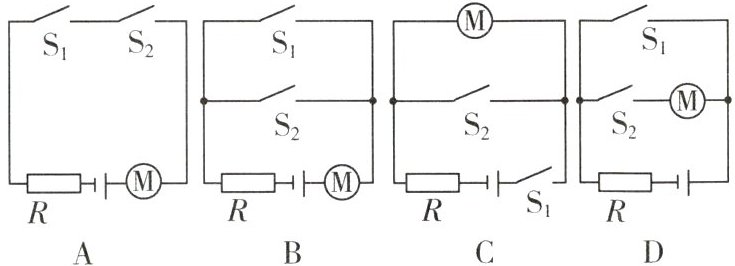

2. 交通安全(变式题)“一盔一带,安全常在.”小刚发明了一款智能头盔,只有戴上头盔扣上卡扣后,头盔上的信号发射器才能发出信号.当电动车上的信号接收器接收到信号($S_{1}$闭合),再转动电动车钥匙($S_{2}$闭合),车才能正常启动.下列电路中符合要求的是(B)

答案： B

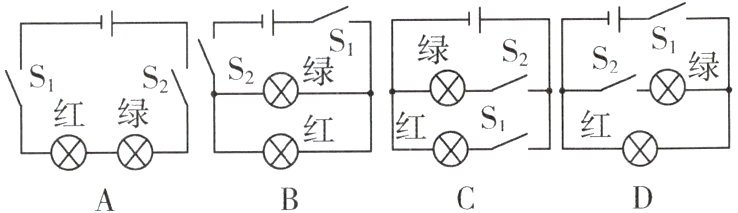

3. (母题)(2024·淄博中考)为停车场设计“车位占用”提醒模拟电路,要求车位被占用时,该车位上方只有红色指示灯亮；车位未被占用时,上方只有绿色指示灯亮.下列电路能实现上述要求的是(C)

答案： C

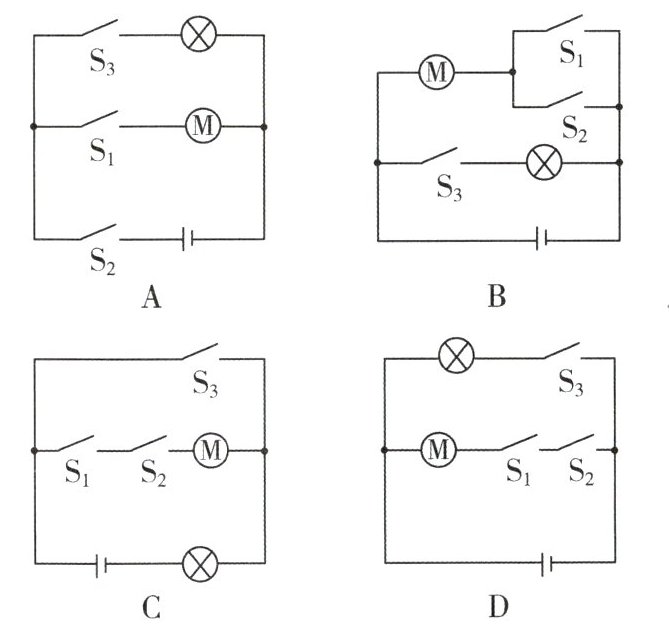

4. 日常生活(变式题)为方便购物者购买,生活中多处都设有自动售货机,可通过手机扫码(闭合$S_{1}$)或投币(闭合$S_{2}$),启动电动机完成自动售货；在光线较暗时光控开关$S_{3}$自动闭合,接通灯泡照明.下列电路设计符合要求的是(B)

答案： B

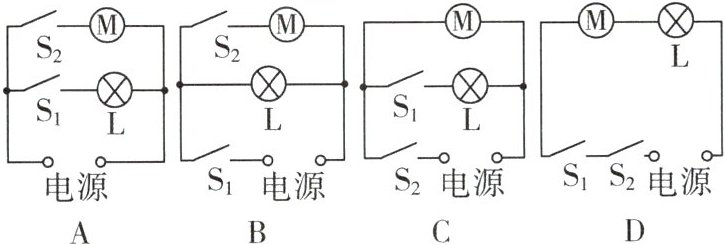

5. (母题)(2024·重庆中考)家用电动窗帘的电路主要由电源指示灯$L和电动机M$组成.先闭合开关$S_{1}$,电源指示灯$L$亮；再闭合开关$S_{2}$,电动机$M$工作拉动窗帘.当$S_{1}$断开时,电动机$M$不能工作.如图所示电路中符合要求的电路是(B)

答案： B

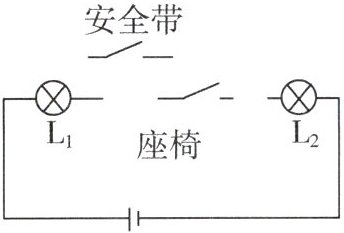

6. 新课标(变式题)汽车的座椅和安全带插口相当于开关,人坐在座椅上时,座椅开关闭合,红灯$L_{1}$、绿灯$L_{2}$都发光,再将安全带插入插口时,插口开关闭合,红灯$L_{1}$熄灭,绿灯$L_{2}$仍发光.只将安全带插入插口时,两灯都不发光.根据上述情形,请将如图所示的元件连接成一个符合要求的电路图.

答案：

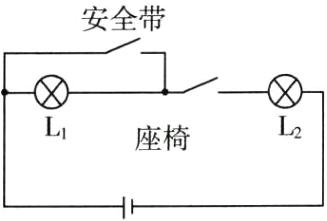

6.如图所示.
