7. 全球首段光伏高速公路在山东济南通车,设计寿命高于传统沥青混凝土路面,且可利用太阳能。路面下还预留了电磁感应线圈,随着电动汽车无线充电技术的发展,未来可实现电动汽车在此路段行驶过程中进行充电。下列与汽车移动无线充电原理相同的是(B)
A.电磁起重机
B.动圈式话筒
C.电动机
D.电磁继电器

答案： 全球首段光伏高速公路在山东济南通车,设计寿命高于传统沥青混凝土路面,且可利用太阳能。路面下还预留了电磁感应线圈,随着电动汽车无线充电技术的发展,未来可实现电动汽车在此路段行驶过程中进行充电。下列与汽车移动无线充电原理相同的是（ B ）
A.电磁起重机
B.动圈式话筒
C.电动机
D.电磁继电器

8. 图17.3-5是交流发电机的原理图,此时线圈平面与磁感线垂直,则(A)
A.线圈转动到图示位置的瞬间,不会产生感应电流
B.交流发电机的基本原理是通电导体在磁场中受到力的作用
C.交流发电机是将电能转化成机械能的装置
D.线圈匀速转动时,线圈中产生的电流方向改变,但大小不变

答案： 图17.3-5是交流发电机的原理图,此时线圈平面与磁感线垂直,则（ A ）
A.线圈转动到图示位置的瞬间,不会产生感应电流
B.交流发电机的基本原理是通电导体在磁场中受到力的作用
C.交流发电机是将电能转化成机械能的装置
D.线圈匀速转动时,线圈中产生的电流方向改变,但大小不变

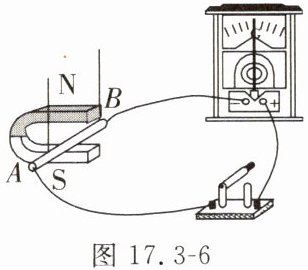

9. 在“探究产生感应电流的条件”实验中,实验电路如图17.3-6所示,在磁场中悬挂一根导体AB,把它的两端跟灵敏电流计连接起来,组成闭合回路。
(1)实验中,用蹄形磁铁提供磁场,用灵敏电流计显示电路中有无电流。
(2)下列操作中能让电路中产生电流的是③(填序号)。
①蹄形磁铁和导体AB都静止；②蹄形磁铁静止,导体AB上下运动；③导体AB静止,蹄形磁铁左右运动。
(3)小明同学进行该实验时,在使导体AB运动的过程中,发现灵敏电流计指针偏转的角度比其他同学实验中指针偏转的角度小,即产生的感应电流较小。依据这一现象,可猜想产生的感应电流较小的可能原因是导体切割磁感线的速度较小(写出一条即可)。除了可以更换磁性更强的磁体外,还可以通过增大导体做切割磁感线运动的速度来增大感应电流。
(4)将上述实验装置中的灵敏电流计换成适当的电源,在导体AB静止的情况下,闭合开关后可观察到的现象是导体棒会运动。
(5)利用电磁感应原理工作的装置有动圈式话筒(选填“电铃”“扬声器”“电磁起重机”或“动圈式话筒”)。

答案：
(1)实验中,用 蹄形磁铁 提供磁场,用 灵敏电流计 显示电路中有无电流。
(2)下列操作中能让电路中产生电流的是 ③ (填序号)。
①蹄形磁铁和导体AB都静止；②蹄形磁铁静止,导体AB上下运动；③导体AB静止,蹄形磁铁左右运动。
(3)小明同学进行该实验时,在使导体AB运动的过程中,发现灵敏电流计指针偏转的角度比其他同学实验中指针偏转的角度小,即产生的感应电流较小。依据这一现象,可猜想产生的感应电流较小的可能原因是 导体切割磁感线的速度较小 (写出一条即可)。除了可以更换磁性更强的磁体外,还可以通过 增大导体做切割磁感线运动的速度 来增大感应电流。
(4)将上述实验装置中的灵敏电流计换成适当的电源,在导体AB静止的情况下,闭合开关后可观察到的现象是 导体棒会运动 。
(5)利用电磁感应原理工作的装置有 动圈式话筒 (选填“电铃”“扬声器”“电磁起重机”或“动圈式话筒”)。
