《2025年作业本江西教育出版社九年级物理全一册沪粤版》

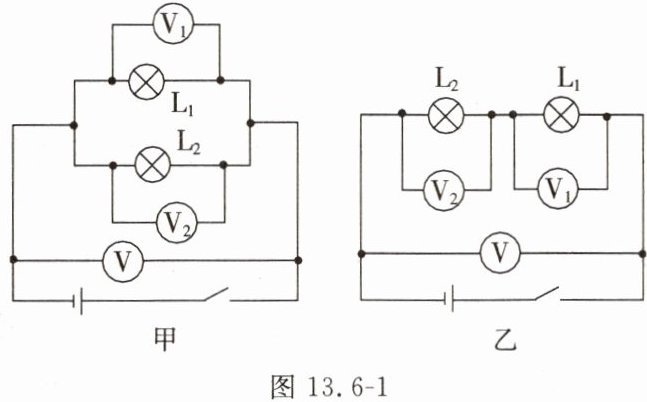

1. 在如图 13.6-1 甲所示的电路中,闭合开关后电压表$V_1$的示数为$4.5 V,V_2$的示数应为4.5V,V的示数应为4.5V。在图 13.6-1 乙所示的电路中,闭合开关后电压表$V_1$的示数为$2.5 V,V_2$的示数为3.8 V,V的示数应为6.3V。

答案： 在如图13.6 - 1甲所示的电路中，闭合开关后电压表V₁的示数为4.5V，V₂的示数应为4.5V，V的示数应为4.5V。在图13.6 - 1乙所示的电路中，闭合开关后电压表V₁的示数为2.5V，V₂的示数为3.8V，V的示数应为6.3V。

2. 客厅里的吸顶灯比卧室里的床头灯亮,吸顶灯两端电压与床头灯两端电压相比,一样大(选填“吸顶灯两端电压大”“床头灯两端电压大”或“一样大”)。

答案： 一样大

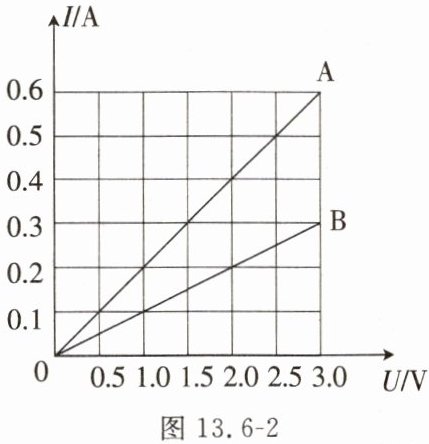

3. (多选)图 13.6-2 是两个元件A和B的I-U图像。下列判断正确的是(AC)

A.当A两端的电压为2 V时,通过它的电流为0.4 A
B.当流过B的电流为0.2 A时,它两端的电压为1 V

答案： AC

4. 如图 13.6-3 所示,电源电压不变,闭合开关S,电压表$V_1$的示数为6 V,电压表$V_2$的示数为2 V。下列说法正确的是(D)

$A. L_1$两端的电压为2 V
$B. 电源电压为4 V$C. 断开开关,只将电压表$V_2$换成电流表,则$L_1$与$L_2$串联
$D. L_2$两端电压为2 V

答案： D

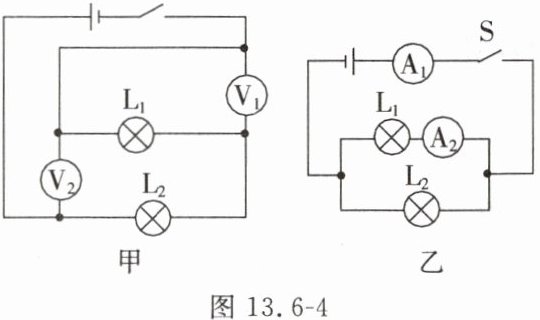

5. 如图 13.6-4 甲所示,闭合开关后,电压表$V_1$的示数为1.5 V,电压表$V_2$的示数为4.5 V。
(1)灯泡$L_1$和$L_2$两端的电压为多少？
(2)若将$L_1$和$L_2$改接为如图 13.6-4 乙所示的电路,电源电压不变,闭合开关后灯泡$L_1$和$L_2$都发光,此时电流表$A_1$的示数为1.5 A,电流表$A_2$的示数为0.5 A,则此时通过$L_2$的电流为多少$？L_1$两端的电压为多少？

答案： 解：（1）由电路图甲可知，L₁、L₂串联，电压表V₁测量灯L₁两端电压，电压表V₂测量L₁和L₂两端电压；电压表V₁的示数为1.5V，则灯L₁的两端电压U₁ = 1.5V；已知电压表V₂的示数为4.5V，所以电源电压U = 4.5V。由于串联电路两端电压等于各部分电压之和，所以灯L₂两端电压U₂ = U - U₁ = 4.5V - 1.5V = 3V。（2）由图乙所示电路可知，两灯泡并联，电流表A₂测L₁支路电流，即I₁ = 0.5A，电流表A₁测干路电流，即I = 1.5A；由并联电路中干路电流等于各支路电流之和可得，通过L₂的电流I₂ = I - I₁ = 1.5A - 0.5A = 1A。灯L₁并联在电源两端，电源电压为4.5V，则L₁的两端电压为4.5V。
