《2025年作业本江西教育出版社九年级物理全一册沪粤版》

7. 小红用图14.3-11所示电路测量未知定值电阻$R_{x}$的阻值,图中R为电阻箱,S为单刀双掷开关(可置于“a”或“b”位置),$R_{P}$为滑动变阻器。主要实验操作如下：
(1)把开关S接a(选填“a”或“b”)位置,调节滑动变阻器的滑片后,读出电流表的示数I；
(2)把开关S接另一位置,调节电阻箱R,使电流表的示数仍为I；
(3)读出电阻箱的示数,即可知道$R_{x}$的阻值。

答案：
(1)把开关S接a(选填“a”或“b”)位置,调节滑动变阻器的滑片后,读出电流表的示数I；
(2)把开关S接另一位置,调节电阻箱R,使电流表的示数仍为I；
(3)读出电阻箱的示数,即可知道$R_{x}$的阻值。

8. 在测量未知电阻$R_{x}$的实验中,提供的实验器材有电源(电压不变且未知)、电流表、电压表、滑动变阻器、定值电阻$R_{0}$等。小科同学设计了图14.3-12所示的测量电路,进行如下步骤：

(1)在不拆改电路的前提下,将开关S和$S_{1}$的状态分别设置为S闭合，$S_{1}$闭合,可测出电源电压$U_{1}$；
(2)将S闭合,$S_{1}$断开,读出电压表示数$U_{2}$；
(3)已知定值电阻阻值为$R_{0}$,由此可以得出待测电阻$R_{x}$的阻值为$\frac{U_{2}}{U_{1}-U_{2}}R_{0}$(用已知的字母表示)。

答案：
(1)在不拆改电路的前提下,将开关S和$S_{1}$的状态分别设置为S闭合,$S_{1}$闭合,可测出电源电压$U_{1}$；
(2)将S闭合,$S_{1}$断开,读出电压表示数$U_{2}$；
(3)已知定值电阻阻值为$R_{0}$,由此可以得出待测电阻$R_{x}$的阻值为$\frac{U_{2}}{U_{1}-U_{2}}R_{0}$(用已知的字母表示)。

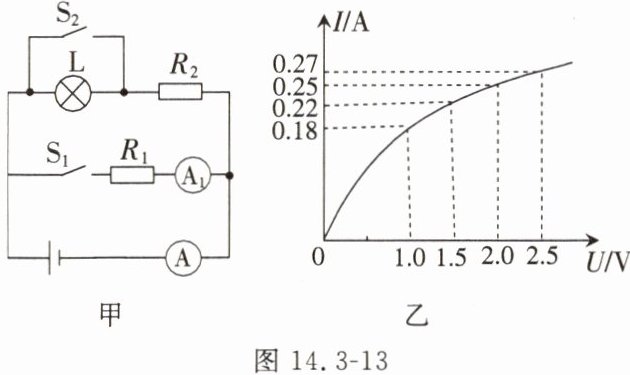

9. 在如图14.3-13甲所示的电路中,电源电压恒定不变,$R_{1}= 10\ \Omega$,小灯泡L的I-U图像如图14.3-13乙所示。当开关$S_{1}$、$S_{2}$都闭合时,电流表$A_{1}$的示数为1.2 A,电流表A的示数为1.5 A。

(1)求电源电压；
(2)求$R_{2}$的阻值；
(3)当断开开关$S_{1}$、$S_{2}$时,电流表A的示数为0.25 A,求此时小灯泡L的电阻。

答案： 解：（1）当$S_{1}$、$S_{2}$都闭合时，$R_{1}$、$R_{2}$并联，$U = U_{1}=I_{1}R_{1}=1.2\ A×10\ \Omega = 12\ V$。（2）$I_{2}=I - I_{1}=1.5\ A - 1.2\ A = 0.3\ A$，$R_{2}=\frac{U}{I_{2}}=\frac{12\ V}{0.3\ A}=40\ \Omega$。（3）当断开开关$S_{1}$、$S_{2}$时，小灯泡L与$R_{2}$串联。由图乙可知，当通过灯泡的电流为$0.25\ A$时，其两端电压为$2\ V$，$R_{L}=\frac{U_{L}}{I'}=\frac{2\ V}{0.25\ A}=8\ \Omega$。
