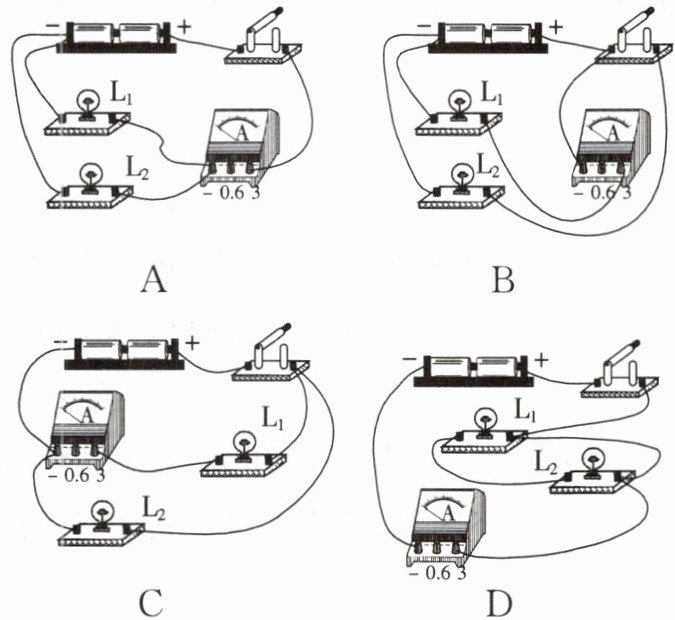

9. 以下电路中,可以正确测出通过灯$L_1$的电流大小的是(C)

答案： C

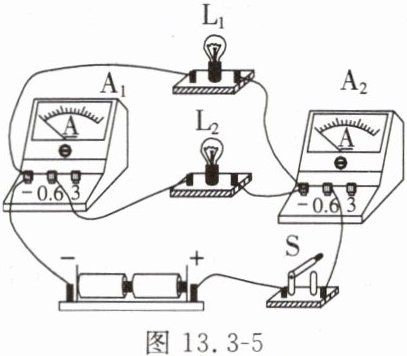

10. 在图13.3-5所示的电路中,闭合开关后,下列说法正确的是(C)

A.电流表$A_1$测的是干路电流
B.电流表$A_1$测的是通过$L_1$的电流
C.电流表$A_2$测的是干路电流
D.电流表$A_2$测的是通过$L_2$的电流

答案： C

11. (多选)下列说法正确的是(ABD)
A.电荷的定向移动形成电流
B.正电荷定向移动的方向为电流的方向
C.电路中有电源就一定有电流
D.绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷

答案： ABD

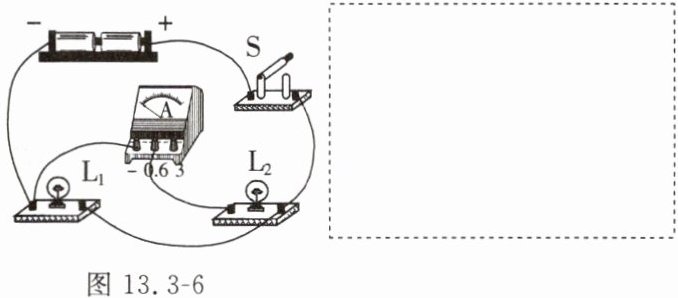

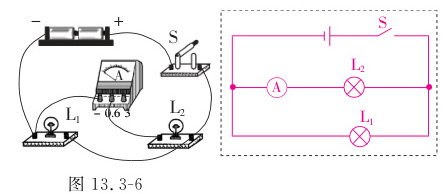

12. 某实物电路如图13.3-6所示,在虚线框内画出对应的电路图。

答案：

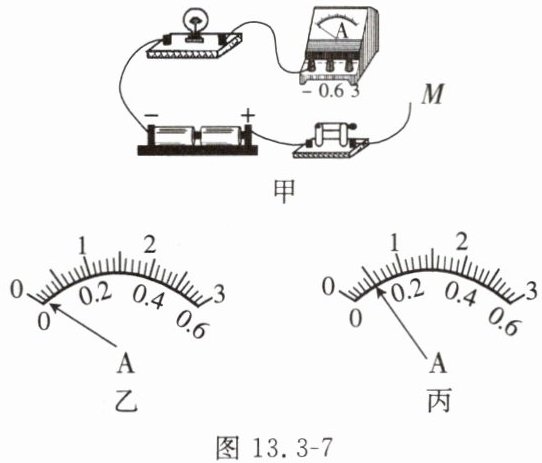

13. 在练习电流表的使用时,小华用电流表测通过灯泡的电流。
(1)图13.3-7甲所示的是小华正在连接的电路,请指出这个电路连接过程中存在的问题。连接电路时开关没有断开
(2)小华解决问题后,先将线头M接到“3”接线柱上,然后闭合开关,发现电流表的示数如图13.3-7乙所示。小华接下来的操作是断开开关，将线头 M 接到“0.6”接线柱上。正确操作后,闭合开关,电流表的示数正常。若此时电流表的示数如图13.3-7丙所示,则通过灯泡的电流是0.1A。

答案： （1）连接电路时开关没有断开。（2）断开开关，将线头 M 接到“0.6”接线柱上；0.1
