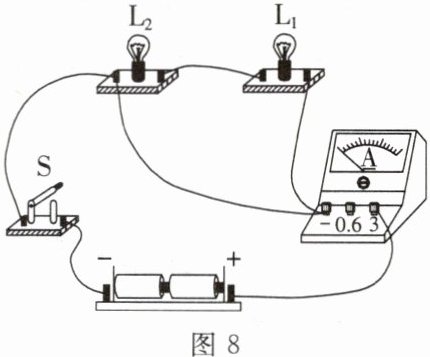

8. 如图8所示,请你在图中改动一根导线的连接位置,使电路中的两只灯泡并联。在需要改动的导线上打“×”,然后画出正确的连接位置。

答案：

9. 小涵用电流表测通过灯泡的电流,闭合开关前电流表的指针偏转情况如图9甲所示,下一步应该采取的措施是对电流表进行校零。在实验过程中出现如图9乙所示的情况,原因是电流表所选量程太小。改正以上错误后,小涵再次闭合开关,发现电流表示数又出现图甲所示情况,原因是电流表的正、负接线柱接反了。

答案： 对电流表进行校零。在实验过程中出现如图9乙所示的情况，原因是电流表所选量程太小。改正以上错误后，小涵再次闭合开关，发现电流表示数又出现图甲所示情况，原因是电流表的正、负接线柱接反了。

10. 如图10所示,电源电压为6 V且保持不变,当开关闭合时,两灯不亮,电压表的示数为6 V,则电路出现的故障可能是L₂断路。排除故障后,当开关闭合时,电压表的示数为4 V,则L1两端的电压是2V；当开关断开时,电压表的示数为6V。

答案： L₂断路。排除故障后，当开关闭合时，电压表的示数为4 V，则L₁两端的电压是2 V；当开关断开时，电压表的示数为6 V。

11. 在图11所示的电路中,闭合开关S,两灯泡均发光,两电流表指针偏转角度相同,电流表A1测干路(选填“L1”“L2”或“干路”)中的电流,流过灯泡L1和L2的电流之比为4:1。若灯L1断路,则电流表A2的示数不变(选填“变大”“变小”或“不变”)。

答案： 干路（选填“L₁”“L₂”或“干路”）中的电流，流过灯泡L₁和L₂的电流之比为4:1。若灯L₁断路，则电流表A₂的示数不变（选填“变大”“变小”或“不变”）。

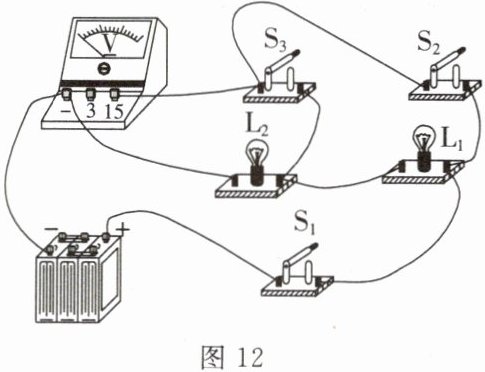

12. 如图12所示,电源电压不变,若要使电压表测量L1、L2串联后两端的总电压,则三个开关的状态分别为S₁、S₂闭合，S₃断开；若要使电压表测量L1、L2串联后L2两端的电压,则三个开关的状态分别为______S₁、S₃闭合，S₂断开。

答案： S₁、S₂闭合，S₃断开；若要使电压表测量L₁、L₂串联后L₂两端的电压，则三个开关的状态分别为S₁、S₃闭合，S₂断开。
