《2025年作业本江西教育出版社九年级物理全一册沪粤版》

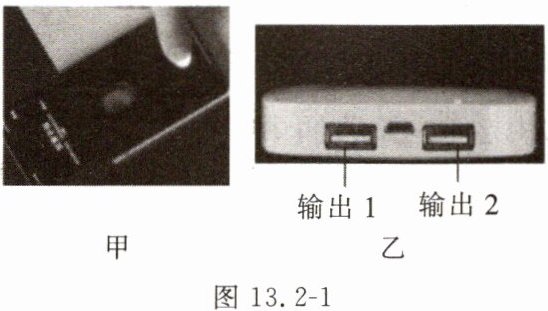

1. 指纹识别解锁是目前较为流行的手机解锁方式。如图13.2-1甲所示,手指轻轻触碰感应区,手机识别出正确的指纹后自动开锁,则感应区相当于电路中的开关。如图13.2-1乙所示,某手机充电宝有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是并联。
图13.2-1

答案： 开关；并

2. 在某县开展的“创文明城市,人人参与”活动中,某学校LED(发光二极管)显示屏中滚动播放“社会主义核心价值观”内容。某同学发现,显示屏中的某个固定位置的字总是不能显示出来,其他处的字仍能正常显示。由此可知,显示屏的每个LED灯之间是并联的,因为它们彼此之间能(选填“能”或“不能”)独立工作。

答案： 并；能

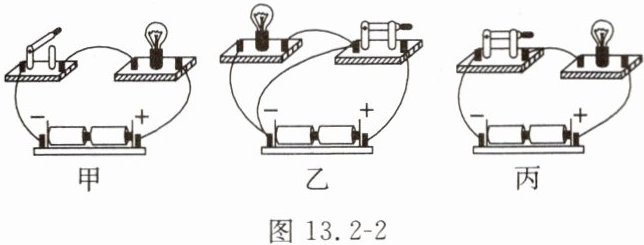

3. 图13.2-2所示的甲、乙、丙三个电路所处的状态依次是 断路、 短路、 通路。
图13.2-2

答案： 断路；短路；通路

4. 如图13.2-3所示,闭合开关$S_1$和$S_2$后,小灯泡 亮 ,电铃 不响 。

答案： 亮；不响

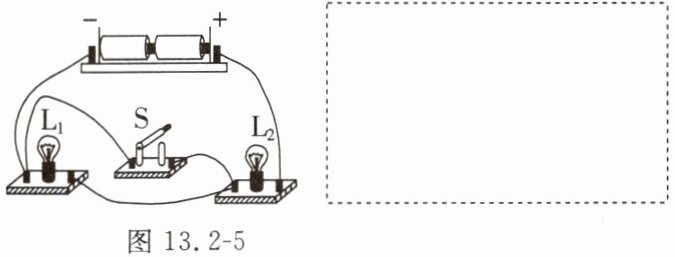

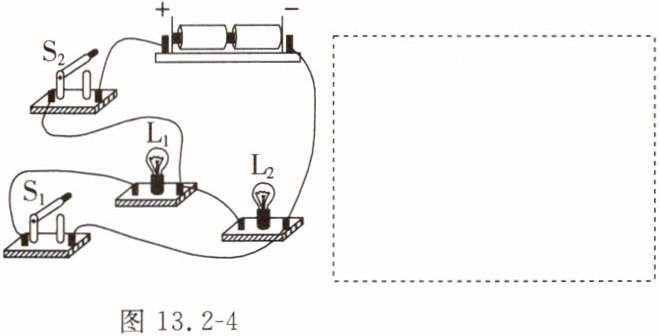

5. 在虚线框内画出图13.2-4、13.2-5所示实物电路对应的电路图。

答案：

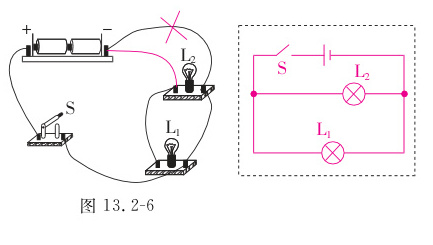

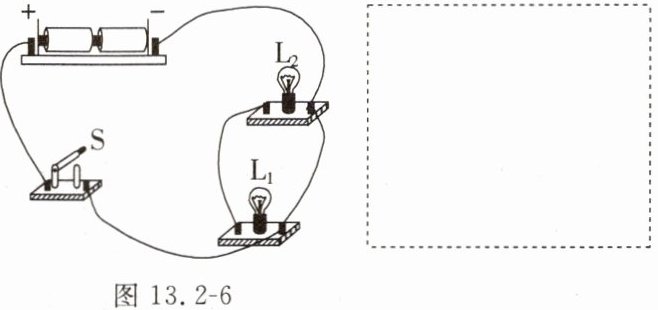

6. 在图13.2-6所示的电路中,当开关闭合时,灯$L_1 $_________ ,灯$L_2 $_________ 。请在连接错误的导线上画“×”,画出正确的导线,使$L_1$和$L_2$并联,并在虚线框内画出对应的电路图。
□

不亮；不亮

答案：
不亮；不亮
