6. 小雅和同学进行探究串联电路中电压的特点的实验。所用器材有电压恒为3 V的电源、开关、两只灯泡$(L_1$和$L_2)、$两只相同的电压表$V_1$和$V_2($量程均为0～3 V和0～15 V)、导线若干。

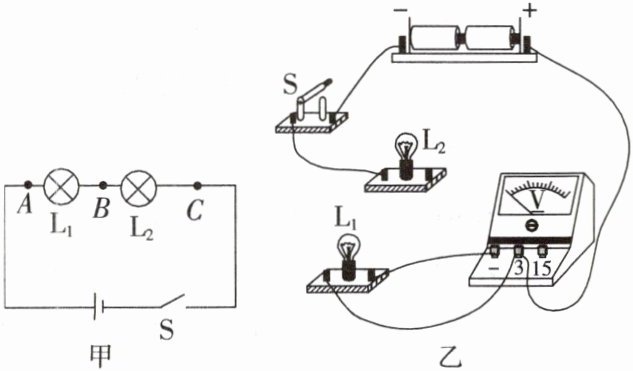

(1)他们按图 13.6-5 甲所示的电路图连接电路,用一只电压表分别测A、B,B、C,A、C间的电压。每次拆接电压表时,开关应处于断开状态。

(2)为测量$L_1$两端电压,请在图 13.6-5 乙中用笔画线代替导线将实物图连接完整。

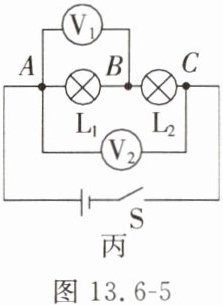

(3)具有创新精神的小雅决定改进实验。她按照图 13.6-5 丙所示电路图连接好电路,闭合开关,发现电压表$V_1$和$V_2$的指针偏转角度相同,则电压表V₂(选填$“V_1”$或$“V_2”)$选的是大量程,此时电压表$V_1$和$V_2$的示数分别为0.6V和3V。
(4)小雅同学测出了A、B间和A、C间的电压后,为了测量B、C间的电压,先断开开关,接下来应该B(填字母)。
A. 保持B点接线不动,将电压表$V_1$连线由A改接到C
B. 保持C点接线不动,将电压表$V_2$连线由A改接到B
(5)为了得到更普遍的规律,接下来的操作是更换不同规格的灯泡进行多次实验。
(6)分析A、B,B、C,A、C间的电压关系,得出结论：串联电路总电压等于各用电器两端电压之和。

答案： （1）断开（3）V₂；0.6；3（4）B（5）更换不同规格的灯泡进行多次实验（6）串联电路总电压等于各用电器两端电压之和
