《2025年作业本江西教育出版社九年级物理全一册沪粤版》

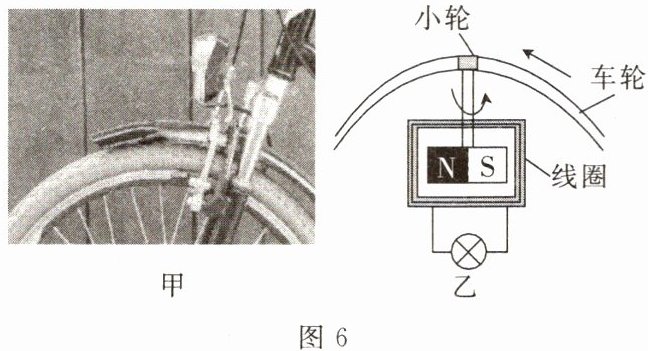

6. (多选)图6甲所示的是一种自行车上的装置,车前端的灯泡与该装置内部线圈相连,自行车车轮的转动带动该装置上端的小轮转动,小轮带动内部的磁铁转动,灯泡便发光,实现照明功能,图6乙是其结构示意图。下列分析正确的是(BC)

A.该装置是一种电动机
B.该装置将机械能转化为电能
C.增大车轮转速,灯泡变亮
D.车轮与小轮间应尽量光滑

答案： BC

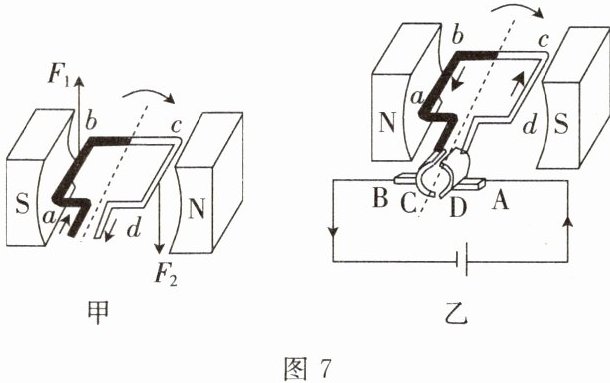

7. 以下为研究电动机工作原理的实验内容。
(1)电动机的工作原理是磁场对通电线圈有力的作用。图7甲中,线圈左右两边框ab、cd的受力方向相反,其原因是磁场方向不变，两边框中的电流方向相反。
(2)图7乙中,线圈所在的位置不是(选填“是”或“不是”)平衡位置。图中由C、D组成的装置叫做换向器,它的作用是在线圈刚转过(选填“刚转到”“即将转到”或“刚转过”)平衡位置时,自动改变线圈中的电流方向,从而使线圈持续转动。
(3)①小明将直流电动机模型接入电路,各部分连接完好,结果电动机却不能转动,他用手轻轻地碰了一下线圈后,直流电动机模型开始正常转动。模型刚开始不转的原因可能是C。
A. 电动机的铜半环与电刷接触不良
B. 电源电压太低
C. 线圈刚好处于平衡位置
D. 线圈中的电流太小
②调换磁体的磁极可以改变电动机的转动方向。

答案：
(1)通电线圈；磁场方向不变，两边框中的电流方向相反
(2)不是；换向器；刚转过
(3)①C
②磁体的磁极
