14. 【实验名称】测量小灯泡的电功率。

【实验器材】额定电压为2.5 V的小灯泡(电阻约为10 Ω),电压为6 V的电源,电流表,电压表,滑动变阻器(50 Ω 0.5 A),开关,导线若干。
【实验步骤】

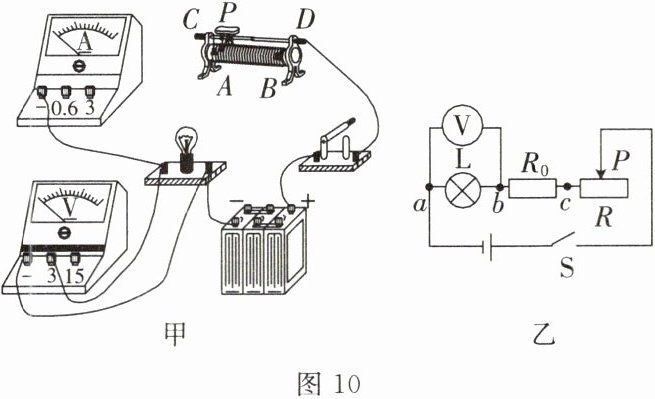

(1)用笔画线代替导线将图10甲中的电路连接完整。(要求滑动变阻器连入电路时阻值最大)
(2)连接电路时开关应断开。小明同学检查电路无误后,闭合开关,发现灯泡不亮,但电流表和电压表均有较小的示数,接下来他应该调节滑动变阻器,使电压表示数达到小灯泡的额定电压。

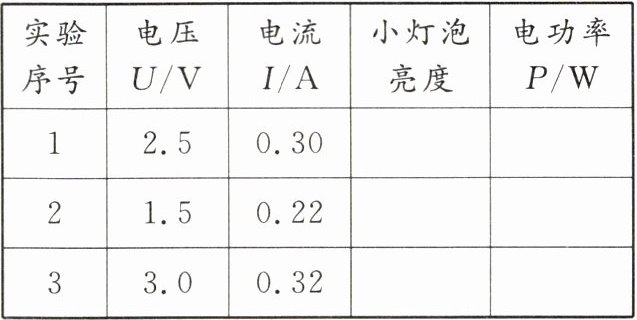

(3)小明同学实验中得到的部分实验数据如下表所示,则小灯泡的额定功率为0.75W。当小灯泡两端电压为1.5 V时,小灯泡的亮度较暗(选填“正常”“较暗”或“较亮”)
|实验序号|电压U/V|电流I/A|小灯泡亮度|电功率P/W|
|1|2.5|0.30| | |
|2|1.5|0.22| | |
|3|3.0|0.32| | |

【拓展】好学的小明同学又向老师要了一个$R= 20\ \Omega$的定值电阻,用来替换电路中的电流表。替换后电路如图10乙所示,并设计下列方案测量小灯泡的额定功率。
(1)闭合开关,移动滑动变阻器的滑片,使电压表示数等于小灯泡的额定电压。
(2)保持滑片位置不变。电压表所接的b接点不动,只断开a接点,改接到c接点上,测定值电阻R两端的电压$U_{0}$。
(3)计算小灯泡的额定功率。仔细分析发现此方案无法测出小灯泡的额定功率,其原因是：①电压表的正、负接线柱接反了,②无法将小灯泡两端的电压调节到2.5V。

答案： 【实验步骤】
(2)断开；调节滑动变阻器,使电压表示数达到小灯泡的额定电压。
(3)0.75；较暗【拓展】①电压表的正、负接线柱接反了，②无法将小灯泡两端的电压调节到2.5V。
