《2025年作业本江西教育出版社九年级物理全一册沪粤版》

1. 物理学中常用电阻来定量描述导体对电流的阻碍作用。电阻用字母R表示,单位是欧姆,符号是Ω。电阻是导体本身的一种性质,它的大小跟导体的材料、长度、横截面积和温度有关。

答案： 物理学中常用电阻来定量描述导体对电流的阻碍作用。电阻用字母R表示，单位是欧姆，符号是Ω。电阻是导体本身的一种性质，它的大小跟导体的材料、长度、横截面积和温度有关。

2. 滑动变阻器铭牌上标有“50 Ω 1 A”字样,其中“50 Ω”表示该滑动变阻器的最大阻值是50Ω,“1 A”表示该滑动变阻器允许通过的最大电流是1A。将该滑动变阻器串联在电路中使用时,在闭合开关前,应将接入电路的电阻值调到最大。

答案： 滑动变阻器铭牌上标有“50Ω 1A”字样，其中“50Ω”表示该滑动变阻器的最大阻值是50Ω，“1A”表示该滑动变阻器允许通过的最大电流是1A。将该滑动变阻器串联在电路中使用时，在闭合开关前，应将接入电路的电阻值调到最大。

3. 旋转式变阻器(如图 14.1-1 所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路的导体的长度来改变其接入电路的电阻。将图中旋转式变阻器的 A、B 两接线柱连入电路,则连入电路的弧形电阻片是AP(选填“AP”“PC”或“AC”)段。当滑片 P 顺时针旋转时,旋转式变阻器连入电路的电阻将变大(选填“变大”“变小”或“不变”)。

答案： 旋转式变阻器（如图14.1 - 1所示）与滑动变阻器相比，外形不同，但原理都是通过改变接入电路的导体的长度来改变其接入电路的电阻。将图中旋转式变阻器的A、B两接线柱连入电路，则连入电路的弧形电阻片是AP（选填“AP”“PC”或“AC”）段。当滑片P顺时针旋转时，旋转式变阻器连入电路的电阻将变大（选填“变大”“变小”或“不变”）。

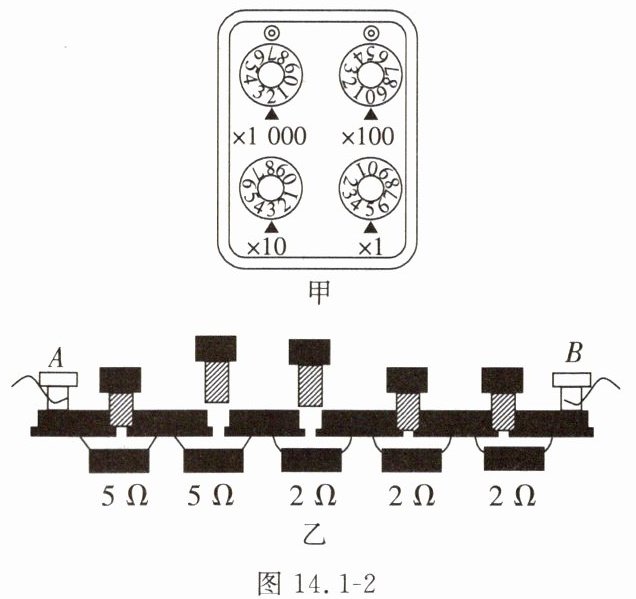

4. 如图 14.1-2 甲所示,旋钮式电阻箱的示数为2035Ω。图 14.1-2 乙是插入式电阻箱的结构示意图,图中 A、B 两个接线柱之间的电阻值是7Ω。

答案： 如图14.1 - 2甲所示，旋钮式电阻箱的示数为2035Ω。图14.1 - 2乙是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是7Ω。

5. 图 14.1-3 是一种显示汽车油箱油量的装置图,其中滑杆 P 是滑动变阻器 R 的滑片,定值电阻 R₀在电路中的作用是保护电路。图中油量表实质上是由电流表(选填“电流表”或“电压表”)改装的,加油时,R 接入电路的电阻变小,油量表示数变大。

答案： 图14.1 - 3是一种显示汽车油箱油量的装置图，其中滑杆P是滑动变阻器R的滑片，定值电阻R₀在电路中的作用是保护电路。图中油量表实质上是由电流表（选填“电流表”或“电压表”）改装的，加油时，R接入电路的电阻变小，油量表示数变大。
