《2025年作业本江西教育出版社九年级物理全一册沪粤版》

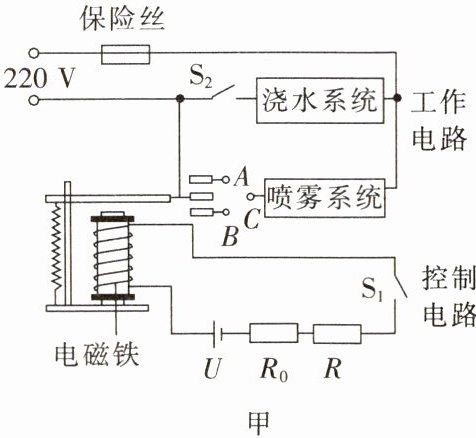

1. 某生态园在花棚里安装了自动喷雾和浇水系统,其简化后的电路如图1甲所示。浇水系统的开关$S_2$是电子时控开关,每天上午7:00—7:15、中午12:00—12:15、下午17:00—17:15会自动闭合,启动浇水系统对花卉进行浇淋。喷雾系统用于调节空气湿度,其控制电路中电源电压U= 12 V,R为装在探头上的湿敏电阻,其阻值随相对湿度变化的图像如图1乙所示。当控制电路的电流达到0.04 A时,继电器的衔铁被吸合；当控制电路中的电流减小到0.03 A时,衔铁被释放。

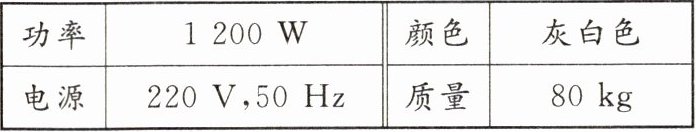

(1)浇水系统的水泵参数如下表所示,则水泵一个月(按30天计算)耗电_________。
|功率|1200 W|颜色|灰白色|
|电源|220 V,50 Hz|质量|80 kg|

(2)随着花棚内空气湿度减小,控制电路中的电流会_________(选填“变大”“变小”或“不变”)。图1甲中喷雾系统的C点应连接_________(选填“A”或“B”)点,浇水系统和喷雾系统的连接方式是_________联。
(3)如果花棚的相对湿度小于50%时喷雾系统启动,则R₀的阻值为_________Ω；当花棚湿度到达_________时,喷雾系统停止工作。当使用时间较长以后,控制电路的电压U会降低,这时花棚所控制的最高湿度会_________(选填“上升”“下降”或“不变”)。
(1)27kW·h
(2)变小；A；并
(3)250；70%；上升

答案：
(1)27kW·h；
(2)变小；A；并；
(3)250；70%；上升

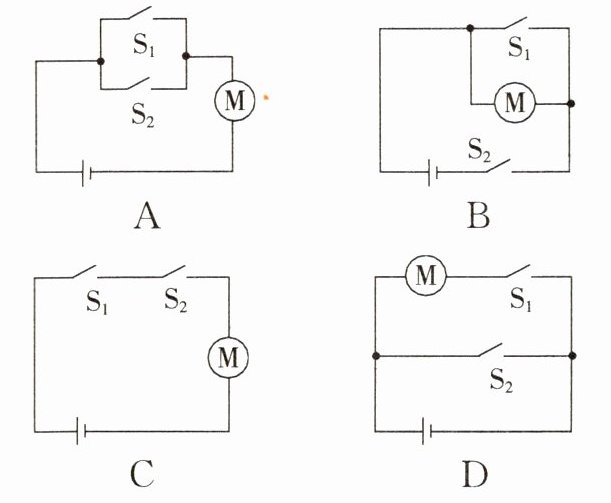

2. 小坤同学为刚种植的树苗设计了自动浇水电路,该电路中的光控开关$S_1$在天黑时自动闭合,湿敏开关$S_2$在土壤过于干燥时自动闭合。当天黑且土壤过于干燥时,电动机开始工作,自动对树苗进行浇水。下列电路中符合上述要求的是(C)

选项A：
选项B：
选项C：
选项D：

答案： （C）
