《2025年作业本江西教育出版社九年级物理全一册沪粤版》

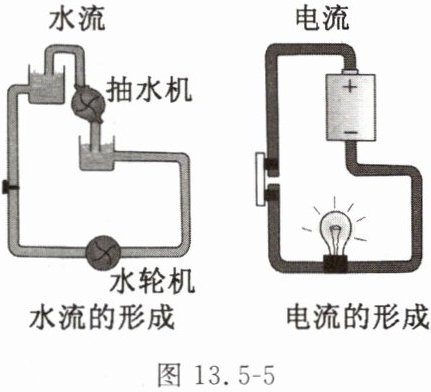

8. 类比是重要的科学研究方法。关于图13.5-5所示的类比水流和电流的形成原因,下列说法不正确的是(B)

A.电源类比抽水机,是提供电压的装置
B.灯泡类比水轮机,是产生电能的装置
C.开关类比阀门,是控制电流通断的装置
D.导线类比水管,是传输电流的装置

答案： 类比是重要的科学研究方法。关于图13.5-5所示的类比水流和电流的形成原因，下列说法不正确的是（B）A.电源类比抽水机，是提供电压的装置B.灯泡类比水轮机，是产生电能的装置C.开关类比阀门，是控制电流通断的装置D.导线类比水管，是传输电流的装置

9. 在图13.5-6所示电路的“○”内填上适当的电表符号,并用“＋”“－”在电表旁边标出正、负接线柱的位置。要求：当开关S闭合时,两灯泡均发光。

答案：

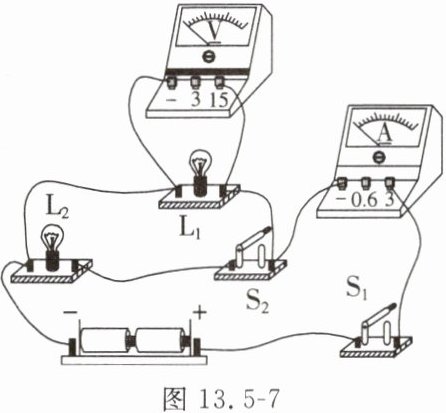

10. 请根据图13.5-7中的实物图在虚线框内画出对应的电路图。

______

答案：

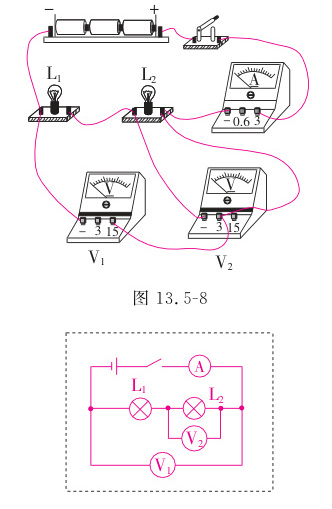

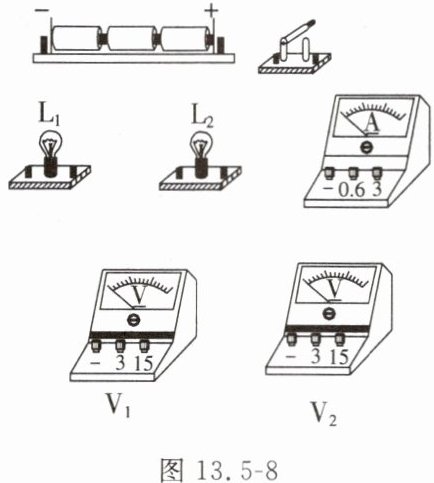

11. 在图13.5-8中根据要求完成作图：灯$L_1$、$L_2$串联,用电压表$V_1$测电路的总电压,用电压表$V_2测L_2$两端的电压,用电流表测电路中的总电流。在虚线框内根据实物图画出对应的电路图。

______

答案：
