《2025年作业本江西教育出版社九年级物理全一册沪粤版》

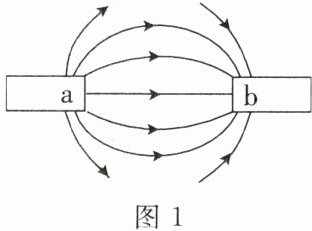

1. 如图1所示,a、b分别为两个条形磁铁的某一端磁极,根据图中磁感线的分布,可以判断a、b为异名(选填“同名”或“异名”)磁极,其中a为N(填写字母)极。

答案： 异名；N

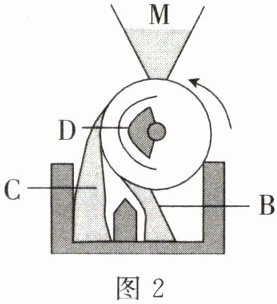

2. 图2是电磁选矿机的示意图,其中D是电磁铁,利用它来挑选矿石,若M为矿石,则落入B中的是非铁矿石(选填“铁矿石”或“非铁矿石”)。

答案： 电磁铁；非铁矿石

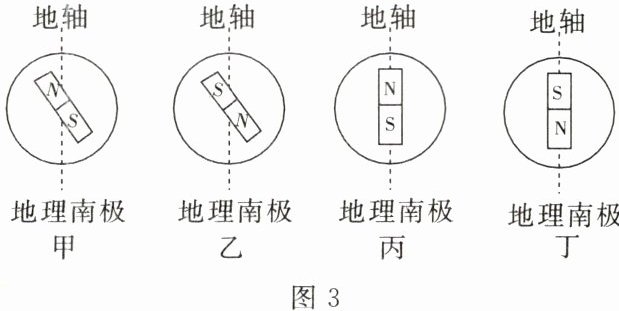

3. 假设地磁场是由地球内部一块大磁铁产生的,图3甲、乙、丙、丁所示的四个示意图中,能合理描述这块大磁铁的是乙图。小磁针能指南北就是因为受到地磁场的作用,若在某地放置一小磁针,静止时它的N极指向地理的北(选填“南”或“北”)极。

答案： 乙；地磁场；北

4. 图4是一款磁悬浮地漏的结构图。当密封盖上方无水时,因为同名磁极相互排斥,磁体A将密封盖顶起,防止臭气外漏。若磁体A下端为N极,则磁体B上端为N极。

答案： 同名磁极；N

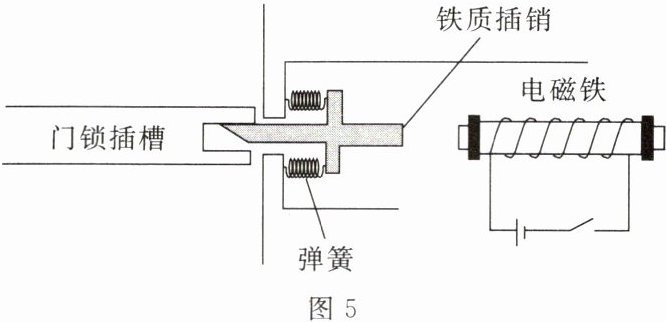

5. 图5是一种安全门锁的工作原理示意图。保安室里的工作人员通过开关即可控制安全门锁的开、闭。

安全门锁的工作原理：闭合开关后,电磁铁中有电流通过,产生磁性,电磁铁吸引铁质插销,使门锁打开,并且弹簧被拉长；断开开关后,电磁铁中无电流通过,失去磁性,铁质插销在弹簧的作用下插入门锁插槽,门锁关闭。

答案： 磁性；铁质插销；拉长；磁性

6. 小彬制成简易电磁铁甲和乙,并连接电路,如图6所示。当滑动变阻器的滑片向左移动时,电磁铁甲、乙吸引大头针的个数增加(选填“增加”“减少”或“不变”)；图中电磁铁甲的磁性强,说明电流一定时,匝数越多的电磁铁磁性越强。

答案： 增加；电流
