1. 直流电动机的工作原理：通电导体在磁场中受到力的作用,使线圈转动,同时通过换向器及时改变线圈中的电流方向,从而保持线圈的持续转动。

答案： 通电导体在磁场中受到力的作用，使线圈转动，同时通过换向器及时改变线圈中的电流方向，从而保持线圈的持续转动。

2. 用图 17.2-1 所示的装置探究磁场对电流的作用,需要在 M、N 两接线柱间接入电源；导体棒 AB 适合用铝棒(选填“铁棒”或“铝棒”)。实验中若想增大导体棒 AB 摆动的幅度,可采取增大导体中的电流的措施。

答案： 电源；铝棒；增大导体中的电流

3. 图 17.2-2 所示的是检验磁场对通电导体作用力的实验装置,当导体 ab 中有某方向的电流通过时,它受到的磁场力方向向左。

(1)如果仅将磁极对调位置,导线 ab 的受力方向向右。
(2)如果磁极位置不变,仅改变 ab 中的电流方向,导线 ab 的受力方向向右。
(3)若同时对调磁极位置和改变电流方向,导线 ab 的受力方向向左。

答案： （1）向右
（2）向右
（3）向左

4. 下列说法错误的是(D)

A.将磁体靠近通电的灯泡,发现灯丝抖动,说明通电导体在磁场中受到力的作用
B.电磁继电器中的磁体不可以用永磁体
C.磁浮列车利用了通有强大电流的电磁铁产生的巨大的磁场力,使列车浮起
D.奥斯特实验表明磁场对通电导体有力的作用

答案： D

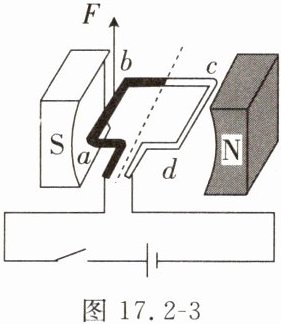

5. 如图 17.2-3 所示,线圈 abcd 位于磁场中,当开关接通时,ab 段导线受到磁场力 F 的方向向上。此时,cd 段导线受到的磁场力(B)

A.方向向上
B.方向向下
C.方向向左
D.方向向右

答案： B

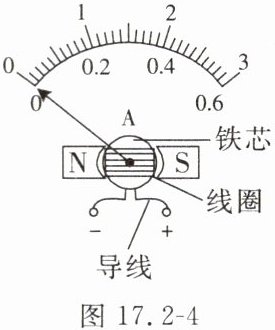

6. 图 17.2-4 是电流表的内部结构图,处在磁场中的线圈中有电流通过时,线圈会带动指针一起偏转。关于该现象,下列说法正确的是(D)

A.该电流表是利用电流的磁效应工作的
B.线圈中有电流通过时,把机械能转化为电能
C.改变线圈中的电流方向,指针的偏转方向不会改变
D.线圈中的电流越大,指针偏转的角度就会越大

答案： D
