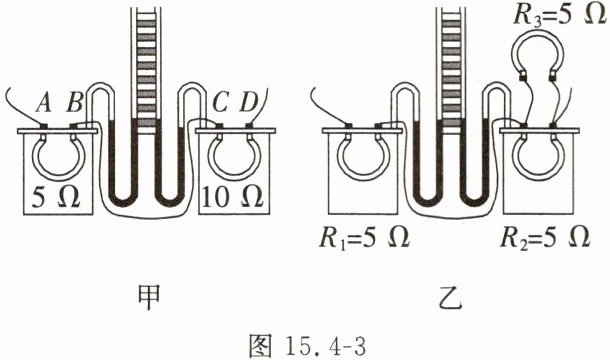

6. 小明在“探究电流通过导体时产生的热量与哪些因素有关”实验中,用图15.4-3所示的两套装置进行实验探究。

(1)实验中通过U形管中液面的高度差来反映容器内温度的变化量。
(2)为了在短时间内达到明显的实验效果,两容器内应装入质量和初温相同的空气(选填“空气”或“水”)。
(3)如图甲所示,控制通过两电阻的电流和通电时间相同,探究电流通过导体产生的热量与电阻的关系。
(4)闭合开关通电一段时间后,图甲右(选填“左”或“右”)侧U形管中液面高度变化更大。
(5)图乙所示实验装置可以探究电流通过导体产生的热量跟电流的关系,电阻丝$R_{3}= 5\ \Omega的作用是使通过电阻丝R_{1}和R_{2}$的电流不同。

答案： （1）高度差
（2）空气
（3）电阻
（4）右
（5）电流，电流

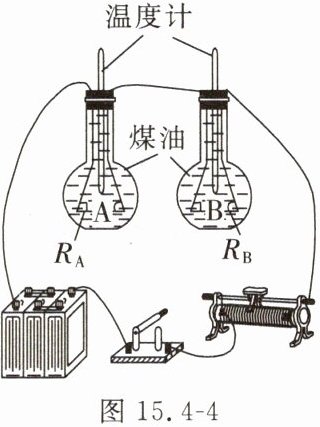

7. 小明和小华为了探究电流通过导体产生的热量与电阻的关系,设计了图15.4-4所示的实验装置。两个烧瓶A、B中盛有质量、初温相等的煤油,$R_{A}与R_{B}$是阻值不同的电热丝。

(1)$R_{A}与R_{B}$采用串联的连接方式,其目的是控制电流相等。
(2)小明同学为比较$R_{A}与R_{B}$阻值的大小,用电压表分别测出$R_{A}与R_{B}$两端电压的大小,发现$U_{A}＜U_{B}$,则$R_{A}$＜(选填“＞”“＜”或“＝”)$R_{B}$。
(3)在相同时间内,可通过观察温度计示数变化来比较电流通过电热丝产生的热量多少。为了升温较快,实验液体选用煤油而不选用水的原因是煤油的比热容小，升温快。
(4)小华想通过改装实验装置来测量煤油的比热容大小,则他应将烧瓶A中煤油换成与其质量(选填“质量”或“体积”)相等的水,还必须使电热丝$R_{A}$、$R_{B}$的阻值相同(选填“相同”或“不同”)。水和煤油的初温均为$t_{0}$,通电一段时间后,水和煤油的末温分别为$t_{水}$、$t_{煤油}$。请写出煤油比热容的表达式：$c_{煤}=\frac{t_{水}-t_{0}}{t_{煤油}-t_{0}}c_{水}$。(已知水的比热容为$c_{水}$)

答案： （1）电流
（2）＜
（3）温度计示数变化，煤油的比热容小，升温快
（4）质量，相同，$c_{煤}=\frac{t_{水}-t_{0}}{t_{煤油}-t_{0}}c_{水}$
