6. 在螺线管附近放一小磁针,静止时小磁针的位置如图16.2-6所示。闭合开关S时,小磁针发生旋转。下列关于通电螺线管的N极及小磁针旋转方向的描述正确的是(D)

A.通电螺线管的左侧是N极,小磁针顺时针旋转
B.通电螺线管的左侧是N极,小磁针逆时针旋转
C.通电螺线管的右侧是N极,小磁针顺时针旋转
D.通电螺线管的右侧是N极,小磁针逆时针旋转

答案： D

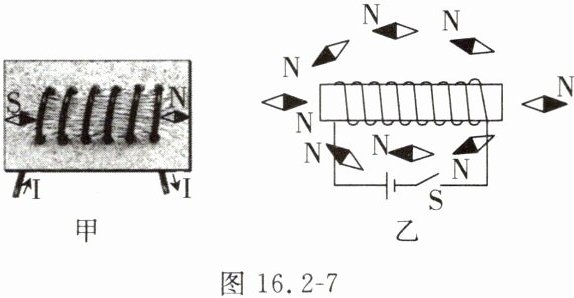

7. 某实验小组做“探究通电螺线管外部磁场的分布”实验,如图16.2-7所示。

(1)闭合开关后,观察到螺线管周围的小磁针发生偏转,说明此时通电螺线管周围存在磁场；小磁针由于受到磁场(选填“磁场”或“重力”)的作用而发生偏转。
(2)在嵌入螺线管的玻璃板上均匀撒满细铁屑,闭合开关后轻敲(填写操作方法)玻璃板,细铁屑的排列情况如图甲所示。
(3)把小磁针放到螺线管四周不同位置,给螺线管通电后记录小磁针N极的方向,这个方向就是该点的磁场方向。
(4)通电螺线管周围的小磁针N极指向如图乙所示,由图可知在通电螺线管外部,磁感线从北(N)极出发,最后回到南(S)极。
(5)由此可以判断,通电螺线管外部的磁场分布与条形磁铁的磁场分布相似。
(6)在螺线管外部A、B两处放置小磁针,如图16.2-8所示,闭合开关,发现A处小磁针发生偏转,而B处小磁针不偏转。B处小磁针不偏转的原因可能是小磁针N极的指向与磁场方向相同。

答案： （1）闭合开关后，观察到螺线管周围的小磁针发生偏转，说明此时通电螺线管周围存在 磁场 ；小磁针由于受到 磁场 （选填“磁场”或“重力”）的作用而发生偏转。（2）在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后 轻敲（填写操作方法）玻璃板，细铁屑的排列情况如图甲所示。（3）把小磁针放到螺线管四周不同位置，给螺线管通电后记录小磁针 N 极的方向，这个方向就是该点的磁场方向。（4）通电螺线管周围的小磁针N极指向如图乙所示，由图可知在通电螺线管外部，磁感线从 北(N) 极出发，最后回到 南(S) 极。（5）由此可以判断，通电螺线管外部的磁场分布与 条形 磁铁的磁场分布相似。（6）在螺线管外部A、B两处放置小磁针，如图16.2 - 8所示，闭合开关，发现A处小磁针发生偏转，而B处小磁针不偏转。B处小磁针不偏转的原因可能是 小磁针N极的指向与磁场方向相同 。
