《2025年作业本江西教育出版社九年级物理全一册沪粤版》

1. 通过实验探究发现：在电阻一定的情况下,通过导体的电流跟这段导体两端的电压成正比；在电压一定的情况下,通过导体的电流跟这段导体的电阻成反比。

答案： 电阻；正；反

2. 当某段金属丝两端的电压为12 V时,通过它的电流为0.6 A；当该金属丝两端的电压降为4 V时,通过它的电流为0.2A；当该金属丝两端的电压降为0 V时,它的电阻为20Ω。若将该金属丝拉长后接入电压为12 V的电路中,通过它的电流比0.6 A小(选填“大”或“小”)。

答案： 0.2；20；小

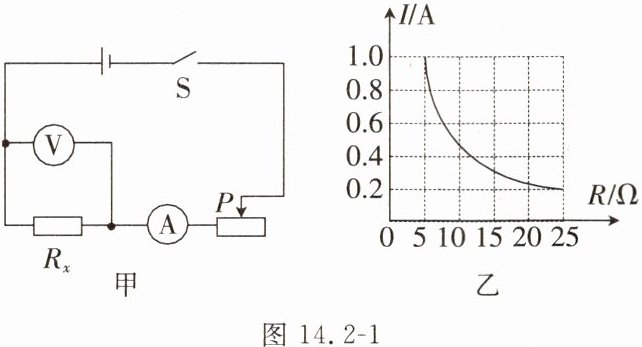

3. 小宇探究导体中的电流与导体电阻的关系时,设计了图14.2-1甲所示电路,图14.2-1乙是根据测量数据绘制的图像。实验中,当他把10 Ω的定值电阻换成15 Ω的时,滑动变阻器的滑片P应向右(选填“左”或“右”)移动,使电压表示数保持5V不变。

答案： 右；5

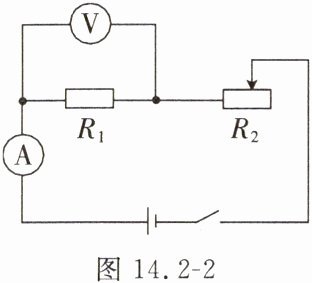

4. 按如图14.2-2所示的电路研究电流与电压的关系。已知电源电压为6 V,$R_1$为定值电阻,滑动变阻器$R_2$上标有“20 Ω 1 A”字样,电流表量程为“0~0.6 A”,电压表量程为“0~3 V”。

(1)闭合开关后,电流表无示数,电压表示数接近电源电压,出现此故障的原因可能是定值电阻R₁断路。
(2)排除故障后继续实验,若$R_1= 6$ Ω,为保证电路安全,滑动变阻器允许连入电路的最小阻值为6Ω。

答案：
(1)定值电阻R₁断路
(2)6

5. 某同学利用图14.2-3所示的电路探究电流与电压、电阻的关系,实验中滑动变阻器的作用和操作正确的是(C)

A.实验开始前,选取合适的实验仪器,不需要考虑滑动变阻器的规格
B.实验开始时,滑动变阻器的滑片应处于最小阻值处,作用是保护电路
C.在探究通过导体的电流与导体两端电压的关系时,可通过调节滑片使电压表的示数产生变化
D.在探究通过导体的电流与导体的电阻的关系时,因为要控制其他变量,所以滑片不能动

答案： C
