5. 小明在测量小灯泡的电阻时,进行了如下实验。(小灯泡正常发光时的电压为2.5 V)

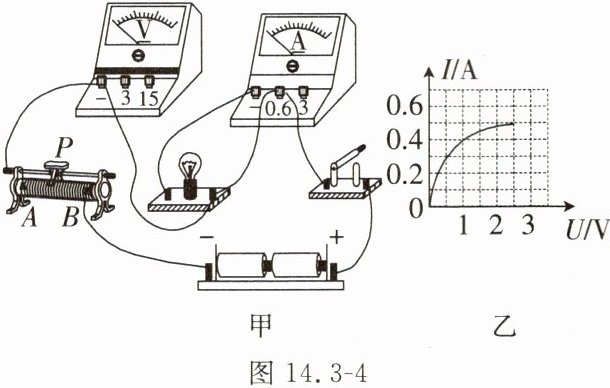

(1)图14.3-4甲是小明连接的电路,图中只有一根导线连接错误,请你在错误的导线上画“×”,并用笔画线代替导线将电路改接正确。(导线不得交叉)
(2)电路改接正确后,闭合开关,小明发现小灯泡不发光,电流表有示数,电压表无示数,其原因可能是______小灯泡短路。
(3)排除故障后,闭合开关,移动滑动变阻器的滑片,记录多组电压值和电流值,根据实验数据绘制的图像如图乙所示,则小灯泡正常发光时的阻值为______5$\Omega$。
(4)小明认为利用该电路还可以探究电流与电压的关系,他的观点______不合理(选填“合理”或“不合理”),理由是______小灯泡的电阻随温度的升高而增大。

答案：
(2)小灯泡短路
(3)5
(4)不合理；小灯泡的电阻随温度的升高而增大

6. 小聪同学用伏安法测电阻,实验电路如图14.3-5甲所示。
(1)闭合开关S前,滑动变阻器的滑片P应置于______(选填“a”或“b”)端。
(2)假如小聪同学用完好的器材按图14.3-5甲所示电路图正确连接电路,实验时正确操作,刚一试触,就发现电流表的指针迅速摆动到最大刻度,接下来他应该______。

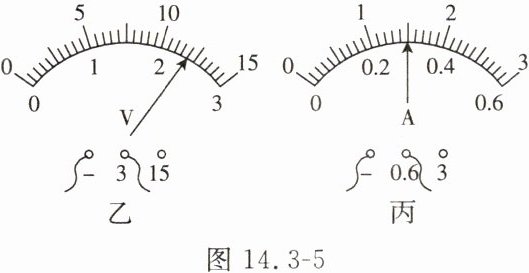

(3)小聪同学重新按图14.3-5甲所示的实验电路图正确连接电路,进行实验,某次实验中电压表示数如图乙所示,电流表示数如图丙所示,被测电阻$R_x= $______$\Omega$。
(4)若滑动变阻器的最大阻值为R,被测电阻的阻值为$R_x$,实验过程中电流表突然烧坏,不能正常使用了。小聪想出一个方法,应用现有的器材,也能测出电阻$R_x$的阻值。实验步骤如下：
①将滑动变阻器滑到a端,闭合开关S,读出电压表的示数,记为$U_1$；
②______；
③被测电阻$R_x的阻值的表达式为R_x= $______。
(1)b
(2)断开开关，将电流表改接大量程
(3)8
(4)②将滑动变阻器滑到b端，闭合开关S，读出电压表的示数，记为 $ U_{2} $；
③$\frac{U_{2}}{U_{1}-U_{2}}R$

答案：
(1)b
(2)断开开关，将电流表改接大量程
(3)8
(4)②将滑动变阻器滑到b端，闭合开关S，读出电压表的示数，记为 $ U_{2} $；
③$\frac{U_{2}}{U_{1}-U_{2}}R$
