7. 在图7所示的电路中,电源电压恒定,各元件位置不变。下列说法正确的是(B)

A.只闭合开关S时,灯$L_1$与$L_2$串联
B.只闭合开关S时,只有灯$L_1$工作,电压表无示数
C.闭合开关S、$S_1$时,电压表能测出灯$L_2$两端的电压,不能测出灯$L_1$两端的电压
D.闭合开关S、$S_1$时,若灯$L_2$短路,灯$L_1$仍然能继续工作

答案： B

8. (多选)在如图8所示的电路中,当开关$S_1、$$S_2$断开或闭合时,下列说法正确的是(BD)

A.当两个开关均断开时,灯$L_1$和$L_2$串联
B.当两个开关均闭合时,灯$L_1$和$L_2$并联
C.当开关$S_1$断开、$S_2$闭合时,灯$L_1$和$L_2$串联
D.当开关$S_1$断开、$S_2$闭合时,灯$L_3$被短接,只有灯$L_1$能发光

答案： BD

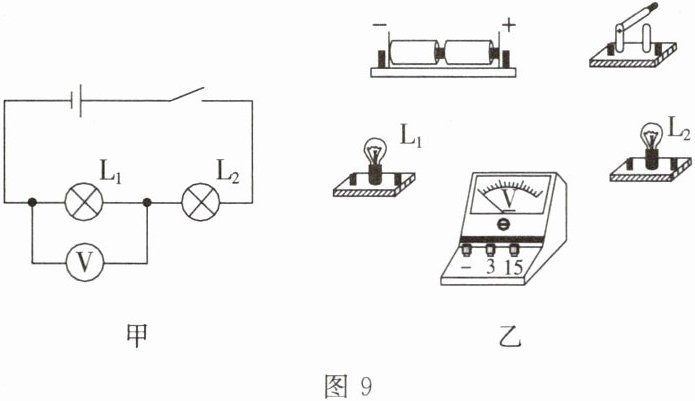

9. 请根据图9甲所示的电路,用笔画线代替导线,将图9乙中的实物连接起来(两灯泡规格相同)。

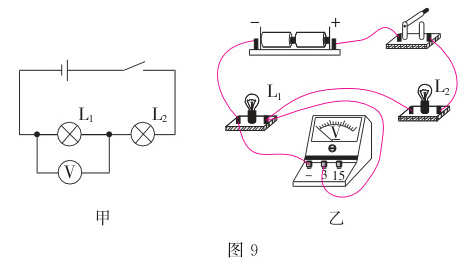

答案：

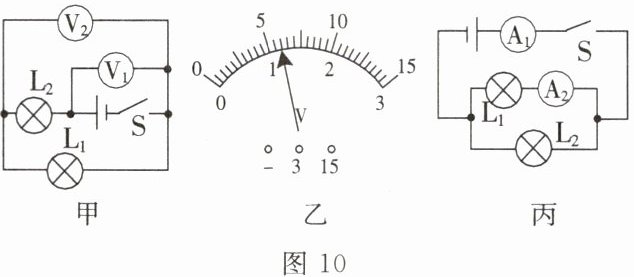

10. 如图10甲所示$,V_1$和$V_2$是两只相同的电压表。闭合开关后,灯泡$L_1、$$L_2$都发光,这时两只电压表的指针偏转角度相同,如图10乙所示。

(1)求灯泡$L_1$和$L_2$两端的电压。
(2)电源电压保持不变,若将灯泡改接为如图10丙所示的电路,此时电流表$A_1$的示数为1.8 A,电流表$A_2$的示数为1.3 A,求通过灯泡$L_2$的电流和$L_2$两端的电压。
(3)若图10丙中灯泡$L_1$的灯丝烧断,则电流表$A_1、$$A_2$的示数分别是多少？

答案： （1）由图甲可知，灯泡L₁、L₂串联，电压表V₁测电源电压，电压表V₂测L₁两端的电压，L₁两端的电压U₁=1.2 V，电源电压U=6 V，L₂两端的电压U₂=U - U₁=6 V - 1.2 V=4.8 V。（2）由图丙可知，两灯并联，A₁测干路电流，A₂测通过L₁的电流，由并联电路电流特点可知，通过灯泡L₂的电流I₂=I - I₁=1.8 A - 1.3 A = 0.5 A，由并联电路电压特点可知，L₂两端的电压U₂=U=6 V。（3）由并联电路各支路间互不影响可知：L₁的灯丝烧断，A₁只测L₂的电流，故其示数为0.5 A；而A₂所在支路断路，故其示数为0。
